氣體放電的基本原理

      氣體放電燈是由通過氣體放電將電能轉換為光的一種電光源。氣體放電的種類很多,用得較多的是輝光放電和弧光放電。輝光放電一般用于霓虹燈和指示燈?；」夥烹娍捎泻軓?qiáng)的光輸出,照明光源都采用弧光放電。熒光燈、高壓汞燈、鈉燈和金屬鹵化物燈是目前應用最多的照明用氣體放電燈。氣體放電燈在工業、農業、醫療衛生和科學研究領域的用途極為廣泛。了解氣體放電的基本原理,可以使我們能更好地理解氣體放電燈的工作機理和特性

氣體放電現象

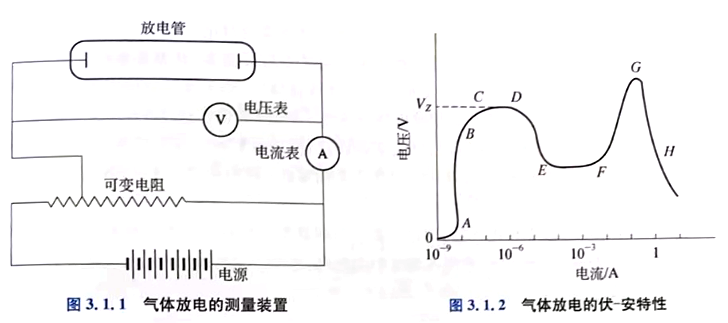

     將一對平板電極放在密封的容器中,抽去空氣并充人一定量的其他氣體,如圖3.1.1所示。這時在兩電極間加上一個可變電壓,并在圖上的電流表上測量流過放電管的電流,在放電管兩端并聯的電壓表上測出相應的電壓。把這個放電管的電壓和電流之間的關系用曲線來表示,用它來解釋整個氣體放電全過程是很方便的。我們把這條關系曲線稱為氣體放電的伏-安特性,如圖3.1.2所示

     在放電管兩端剛開始加上電壓時,電壓很低,放電管中只有微弱的電流流過,這個電流只有用非常靈敏的電流計才能測出來。這是由于字宙線、放射性輻射或光照,使管內氣體中產生一些原始電子或正離子,它們的量很少,稱為剩余電離。這些帶電粒子在正極電壓作用下分別從負極向正極運動(電子流)或從正極向負極運動(離子流)而形成電流,隨著電壓的增加,電流也增大,這就是圖3.1.2中的 OA 段

當電壓繼續增加時,因為帶電粒子數目不多,當所有因為剩余電離產生的帶電粒子全部到達電極后,電流就飽和了也就是說,電壓升高,電流就不再增加,這就是圖3.1.2 中的 AB 段。

     當電壓再升高時,放電管中電子受電場力加速，自由電子速度愈來愈大,它們和中性原子、分子碰撞時,就能使分子、原子電離。而電離又產生新的自由電子和離子,這些新的自由電子和離子加速后又使更多的原子、分子電離。這種繁流式的過程使電子數目雪崩式地成倍增加,這就是圖3.1.2中的BD段。這段放電又稱為繁流放電或雪崩放電,如圖3.1.3所示。

     當電壓升高到圖3.1.2所示的B點時，由于雪崩放電,電流突然增加,正離子質量大、能量高,猛烈轟擊陰極,可以使陰極發射足夠的電子,這就是圖 3.1.2中的D點。這時我們稱為放電著火或擊穿,相應于D點的電壓稱為著火電壓或擊穿電壓。燈管擊穿時,滿足如下的關系式,即

y(e∫d0adx-1)=1。(3.1.1)

     式中,y為每個正離子轟擊陰極表面從陰極產生的電子數;a為每個電子在單位路程與氣體原子發生碰撞導致電離的次數;d為兩個電極之間的距離。因此,放電擊穿的物理圖像比較清楚:當一個電子從陰極到陽極的過程中如果能夠再發出一個以上的電子,放電就可以維持而不再需要外界提供任何電子。

      當放電達到D點以后,由于陰極在正離子轟擊下發出大量的電子,放電管電流突然增加,放電擊穿,電壓迅速下降,放電自動地過渡到EF段。這時,放電會發出明亮的光輝來所以稱這一段為輝光放電。

      在輝光放電EF段中,只是一部分陰極受正離子轟擊而發射電子,所以電流增加時,陰極發射也隨著增加。因此,電壓不變或變化很小,我們把這一段稱為正常輝光放電。

      當整個陰極都用于發射后,必須增加陰極發射電流密度,才能再增加電流,這時電壓就得升高。這就是圖上的FG段,我們把這段放電稱為異常輝光放電。

      其后,如果再要增加放電電流,則發射電極的電子密度要極高,亦就是要有大量正離子轟擊陰極,使陰極發熱而成為熱電子發射。當電流迅速增加,由于有熱陰極電子發射,電壓反而下降,這就是GH段。此時,由于放電特性發生了突變,我們稱這段放電為弧光放電。在OC段,如果去掉剩余電離,則電流立即停止,所以我們稱這段為非自持放電。在D點放電著火以后,如去掉剩余電離,放電仍將是穩定的,我們稱著火以后的放電為自持放電。

     非自持放電由于沒有放電光輝,因此又稱它為暗放電。暗放電電流大約在10-6A以下輝光放電電流為10-6A ~10-1A,而弧光放電的電流在10-1A以上。

產品展示

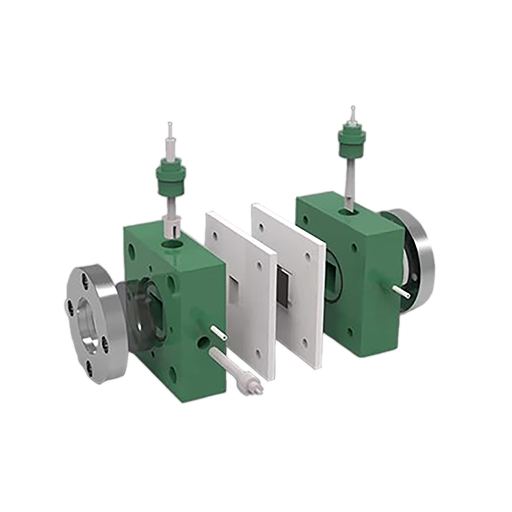

       SSC-PEFC20光電流動反應池實現雙室二、三、四電極的電化學實驗，可以實現雙光路照射，用于半導體材料的氣-固-液三相界面光電催化或電催化的性能評價，可應用在流動和循環光電催化N2、CO2還原反應。反應池的優勢在于采用高純CO2為原料氣可以直接參與反應，在催化劑表面形成氣-固-液三相界面的催化體系，并且配合整套體系可在流動相狀態下不斷為催化劑表面提供反應原料。
