(1)電特性

     和絕大多數其他放電燈一樣,高壓鈉燈有負伏-安特性,這意味著使用時需串聯電感性鎮流元件。①啟動。因為電弧管內實際上不能裝輔助啟動電極,高壓鈉燈必須用高壓脈沖觸發高壓脈沖通常由限流線路中的電子觸發器提供,但燈內若裝有自動開關,也可以利用扼流圈中的電感反向電勢。啟動電壓的脈沖寬度僅有幾個微秒,不過這個脈沖寬度已足以能在氣體中產生相應的電離,而使燈擊穿點燃?？刂齐娐?、燈頭、燈座以及燈本身的電絕緣性能,必須能承受脈沖電壓(對不同額定功率的燈,啟動脈沖電壓的峰值范圍一般為1.5~5 kV)。

     電源的瞬時中斷也會使燈熄滅,這時,電子觸發器會立即自動產生啟動脈沖,但是要等大約 30s的時間后,電弧管內的蒸氣壓降落到啟動脈沖能使鈉原子電離的水平,才能使鈉燈重新啟動。但是,這個時間比起其他高氣壓放電燈來要短得多。為了使燈能熱啟動,必須對燈施加更高的脈沖電壓(一般為20kV),這也意味著對整個點燈電路需要更高的絕緣和對燈的特殊設計方法。

②趨向穩定的過程。電弧產生時的電弧電壓很低,其原因是蒸氣壓較低,所以能量耗散也低。建立正常的工作氣壓需要幾分鐘的時間,并且這和燈的功率和光輸出密切相關,如圖3.3.5所示。國際電工委員會(IEC662)對高壓鈉燈的電壓趨穩問題有詳細規定:即按照上述方法最佳設計的電弧管,既要具備滿足快速趨穩要求,又必須達到正確的管壁功率負載條件。

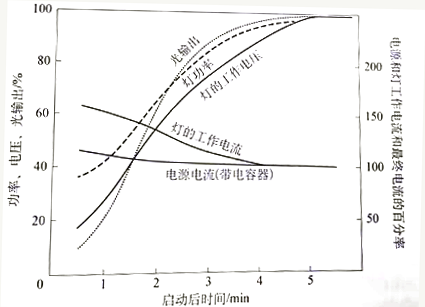

圖3.3.5 高壓鈉燈趨向穩定過程中特性隨電流的變化

③ 穩定工作狀態。當燈點燃后并用規定的鎮流器和電源電壓時,高壓鈉燈的管壓應保持在某個范圍之內。國際電工委員會(IEC662)在確定這個燈的管壓范圍時,考慮到引起燈

      對不同額定功率的燈,根據以下3個因素來選擇燈管的電壓值:a.高壓鈉燈燈管電壓管電壓變化的綜合效果。波形前沿的再啟動峰值要明顯地比高壓汞燈高,這意味著在相同的均方根燈電壓值下,高壓鈉燈的工作狀態較近于不穩定,并且燈的功率因數較差;b.在壽命期間,高壓鈉燈有上升的燈管電壓特性;c.為了得到較高的鎮流器效率,希望燈管電流較低。

      因素a和因素b要求有較低的均方根值的燈管電壓,而因素c卻相反。因此,最后的擇還得折衷。當燈管功率減少時,在a中談到的作用會變得明顯,因此,選擇的燈管電壓

光源原理與設計(第三版)

      電源電壓的變化會造成燈電流和燈功率的變化,由此對燈的參數起很大的影響,燈在功率上的變化影響了燈內汞齊儲存的溫度,從而改變了燈管內的蒸氣壓,造成燈管電壓(功率)的進一步變化,直到建立另一個新的平衡為止。因為這個理由,燈的功率和光輸出都受供電必須比較低。電壓的強烈影響,所以鎮流器的選擇必須確保燈在整個壽命期間能穩定工作(見圖3.3.6)還應該注意到,同樣的原因也發生在燈具,因而會影響燈的工作電壓、功率和光輸出。為此國際電工委員會對每一種類型的燈規定了最大“燈具電壓升高”的允許數值。

圖3.3.6 高壓鈉燈的工作特性與電源電壓變化的關系

④啟用電子鎮流器。高壓鈉燈也可與電子鎮流器一起工作,這會有下述好處:a.穩定燈的電氣參數(特別是功率),并補償其他不穩定過程,如整個壽命期內鈉汞齊的冷端溫度:b.產生特殊的波形,其重復的脈沖和擊穿有利于激發放電過程中的動態特征,而在50~60Hz交流供電下,不會有這些特點;c.減少頻閃。

(2)光輸出

      高壓鈉燈光譜最突出的特點是鈉D線的自反轉,這個覆蓋有限波長范圍的輻射分布,使燈有高的光效和黃白色的色表(相關色溫為2000K)。圖3.3.7所示的高壓鈉燈的兩個光譜圖,給出了汞作為緩沖氣體,以及低氣壓氙作為啟動氣體時的光譜輸出狀況,鈉蒸氣壓在光譜中的顯著作用也清晰可見。鈉和汞的比例,以及鈉汞齊的溫度決定了鈉和汞的蒸氣壓汞齊中鈉對汞的比例,在恒定的汞齊溫度下對光譜的形狀有影響,從而說明了汞齊對獲得燈的最大光效存在一個最佳比例。通過改變鈉汞比增加汞蒸氣壓力,就會在紅光區域產生較多的輻射,如果繼續提高汞的比例(譬如說占重量的 90%),會在降低光效的同時,使燈有粉紅的色表。相反,在固定的汞齊溫度下,當汞齊中鈉的比例很高時,會使高壓鈉燈有黃的色表,同樣也使燈的光效降低。

       在固定鈉、汞比例時,通過提高汞齊溫度來提高鈉的蒸氣壓會影響鈉光譜。如果鈉蒸氣壓高于最大光效時的鈉蒸氣壓,則在可見光譜的紅光和藍-綠光區域內有較多的輻射,相應的光呈較白的色表,然而光效卻減低了,這是由于增加了紅光輻射和自反轉寬度的結果。根據應用的具體要求,在光效損失和較白的光色(增加顯色性)之間可以折衷地考慮。

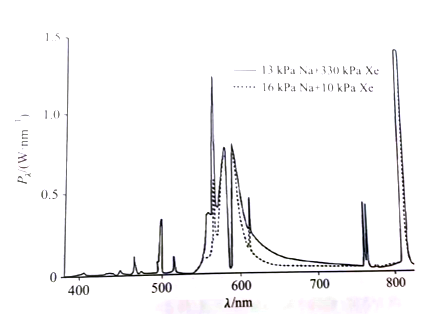

圖3.3.7 不同鈉蒸氣壓下 400 W高壓鈉燈的光譜分布

      放電的顏色也會受到電弧單位長度功率的影響,這個影響隨電流的減少而減少。因此在一般情況下,低功率的燈泡和較高功率的燈泡相比,顏色向黃色移動,這是由于電弧溫度的降低造成了藍綠光輻射的損失。

      對高壓鈉燈而言,可以忽略低氣壓氙氣在光譜中的作用。然而,如果氣壓增加到10000Pa的話,它的確改變了擴展的D線的形狀,明顯影響了D線的綠色端,產生了略為偏離原來的色表和增加色溫的結果。

      脈沖式電子鎮流器的脈沖形式可使高壓鈉燈的光譜和色表產生異乎尋常的變化,造成沿放電軸線上平均溫度提高到遠比50Hz工作時高的一個水平。利用這個效應,可以使高壓鈉燈有更高色溫的白色色表和良好的顯色性。

     光效隨著高壓鈉燈功率的減少而減少,這部分是由于電弧功率負載的降低和增加了未端損失引起的,其相應關系如圖 3.3.8所示。

     在高壓鈉燈的壽命期間,會產生汞齊溫度和比例的變化,這會造成電弧中鈉和汞蒸氣壓漸進的變化。這個作用會使高壓鈉燈的顏色產生偏移,它可能是由于汞齊溫度的增加,使光變得更白;也可能是由于鈉的損失,而使光變成粉紅。這兩個變化都會導致燈的光效的降低。

(3)壽命

     高壓鈉燈的壽命可用燈的存活率曲線表示,這是指在正常燃點條件下,批量試驗的燈泡中仍能點燃的燈數。譬如,燈的壽命為24000h,這是指一批400W高壓鈉燈在燃點24000h后,仍能有50%的試驗燈能正常點燃。但是,存活率曲線的形狀隨工作條件變異而有所不同。譬如,由不正常氣候或快速開關周期所引起的過分波動,等等。

    燈管最終損壞的主要原因是由于燈管電壓升高到電源無法維持放電,這是由下列原因

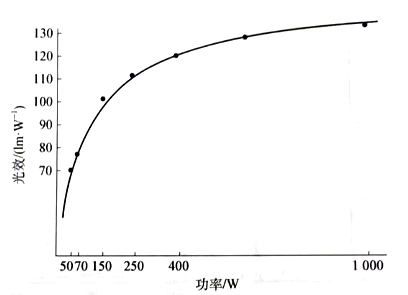

圖3.3.8 燈的光效和功率的關系(標準型高壓鈉燈的數據)

引起的:

①與電弧管內組分(電極發射混合物、管壁材料和封接材料)的化學反應造成的鈉損失;

②)由于電弧管兩端發黑或電極損耗的增加,引起了汞齊溫度的提高。

工作電壓的逐漸升高,而導致了燈在其壽命終止時的不正?！把h(huán)”工作。在這種狀況下,燈點燃后,燈電壓上升,直到電源的電壓不能維持其放電時,隨即熄弧;然后燈冷卻,直到觸發脈沖使其能再點燃燈時,燈又點燃。這時,使燈進人連續的開關狀態,每次間隔時間為幾分鐘。

這些影響的出現是很緩慢的,在整個壽命期間的速度也不同,從而使燈的存活率曲線形狀復雜化。至于燈在曲線最初階段的損壞,則是由偶然因素造成的,臂如說外泡殼泄漏和脫焊。

產品展示

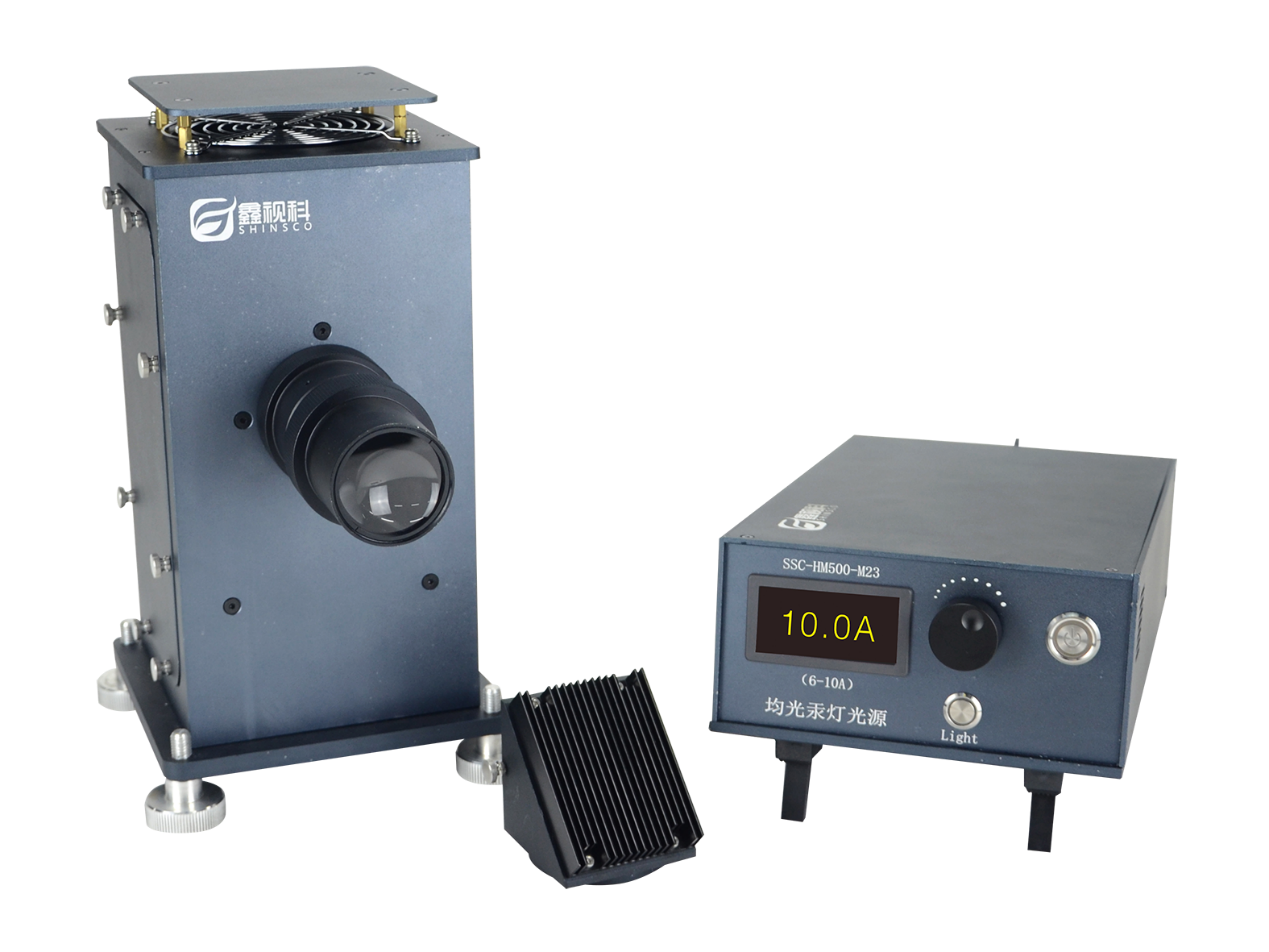

      SSC-HM500-M23均光汞燈光源是專門針對紫外區的催化實驗、光刻蝕、光催化、光降解、化學合成的研究級汞燈光源；光源內部安裝500W 高壓短弧球形汞燈，在高頻高壓激發下形成弧光放電，輻射出強而穩定的紫外區強烈光譜，能量密度高，輸出穩定，適用于紫外區的光化學研究和光電的各種實驗，特別適用于強光催化（如光降解及其他光催化研究）。
