1.工作原理

      汞蒸氣放電的光效隨汞蒸氣壓而改變?nèi)鐖D3.3.9所示。在AB段,光效隨汞蒸氣氣壓的升高而增加,這是由于隨著氣壓的升高有更的汞原子處于6P態,并被激發到更高的能級,且在更高的能級之間躍遷而發出可見光在BC段中,汞蒸氣氣壓進一步升高,由于汞原子的濃度增大,電子和汞原子的彈性碰撞幾率增加。電子通過頻繁的彈性碰撞將能量傳遞給原子,使汞蒸氣的溫度升高,造成所謂的“體積損耗”,光效下降。到C點以后,氣體的溫度已經升得足夠高,使汞原子產生熱電離和熱激發。這時,有越來越多的汞原子被激發到較高的能級而發出可見光,所以隨氣壓的升高光效又開始上升。同時,由于管壁附近溫度較低,不足以產生熱激發和熱電離,發光電弧白燈的軸心收縮。汞蒸氣氣壓越高,這一收縮便越明顯,被稱為電弧的繩化現象。在 DE段,汞蒸氣氣壓為1~5atm,電弧的軸心溫度約為5500K,此時汞蒸氣放電有較高的光效,也比較容易使燈的電參數與220V市電相配合,因此一般的高壓汞燈就是工作在這一區域。在EF段,則是超高氣壓放電。

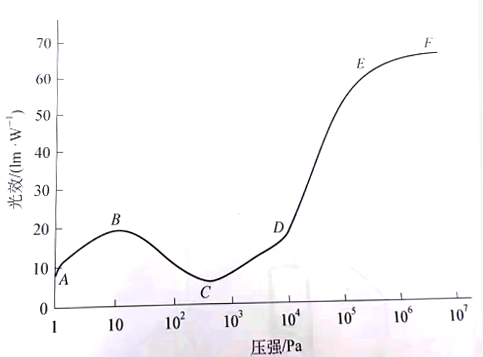

圖3.3.9 汞蒸氣放電的光效與氣壓的關系

      從高壓汞燈啟動到趨向穩定的過程中,可以看出汞蒸氣壓對燈特性的影響。剛開啟時燈管兩端的電壓是很低的,約為20V,同時放電充滿燈管,并呈現藍色。在這個階段,燈管工作在低氣壓放電,和熒光燈相類似,在254nm的紫外區域有強輻射。隨著燈溫度的逐漸升高,愈來愈多的汞被蒸發,汞蒸氣壓強也隨之增大,升高了的汞蒸氣壓使電弧沿著燈管的軸收縮成狹小的帶。隨著汞蒸氣壓的進一步升高,輻射能量逐漸向長波方向的光譜線移動,并有少量的連續光譜輻射,所以放電的光逐漸變白。正常工作時的蒸氣壓是2~10atm,具體的值視燈的額定功率而定。

2.結構和設計

      最早的汞燈電弧管是由硼硅酸鹽玻璃制造的,工作氣壓僅限于1atm,這種汞燈是現在廣泛采用的普通規格高壓汞燈的前身?，F(xiàn)在,高壓汞燈的放電管都是采用熔融石英管制成的,它能允許放電管在高壓、高溫下工作,從而汞燈的光效得到了提高。放電管可以裝在透明的或涂熒光粉的或有反射器的泡殼中,結構如圖 3.3.10所示。

圖3.3.10 高壓汞燈的結構示意圖

      目前,照明使用的高壓汞燈(highpressure mercuryvapour lamp，HPMV)主要有以下3種類型:

電阻

①HPMV燈。250 W涂熒光粉的高壓汞燈的結構,如圖3.3.11(a)所示。電弧管發射汞放電典型的帶綠的白光和一些紫外光線,但缺少光譜中的紅光成分。熒光粉將紫外光線轉換為600~700nm的紅色光,通常能提高燈的光效。電弧管和熒光粉發出的綜合光,能被街道、公路和某些室內的商業照明所接受。②HPMV反射型燈。這是一類將放電管裝在拋物面反射泡內的高壓汞燈,如圖 3.3.11(b)所示。外泡殼內表面涂有精細氧化鈦粉末,它對可見光有 95%左右的反射率氧化鈦上面有熒光粉涂層,而泡殼的前面部分通常是透明的。反射燈泡的光強角分布表明當燈頭在上方點燃時,有90%以上的可見光射向燈平面以下

③ HPMV 鎢絲鎮流型燈。燈的構造如圖3.3.11(c)所示,電弧管上串聯了燈絲以限制燈管電流。這種燈絲在設計時就應考慮能維持長的壽命,并在啟動時燈絲能承受升高的負載電流。這類燈沒有其他附加的限流器,但是它的總光效比用電感鎮流器的燈要低得多。

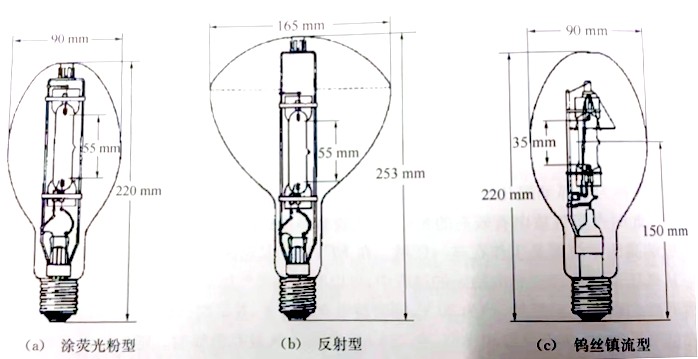

圖3.3.11 不同類型的 250 W高壓汞燈

3.工作特性

(1)電特性

     高壓汞燈鎮流器的選擇在某種程度上取決于電源電壓。英國和歐洲一般采用串接電感的方法,并在電源兩端并聯電容器,為的是提高功率因數。對低電壓供電的地方,如110V通常使用高電抗的變壓器。

①啟動和穩定過程。當電源開關接通時,輔助電極和鄰近的主電極之間產生局部放電,氬氣和汞一起能形成潘寧混合氣體而有利于啟動,其電流值受串聯電阻的限制。隨著局部輝光放電的逐漸擴大,最后導致主電極之間擊穿放電。溫度對汞蒸氣壓的影響比較大一般出現溫度降低啟動電壓升高的情況。

      在燈點燃的初始階段,是低氣壓的汞蒸氣和氬氣放電,這時燈管電壓很低,放電電流很大。放電產生的熱量使管壁溫度上升,汞蒸氣壓、燈管電壓逐漸升高,電弧開始收縮,放電逐步向高氣壓放電過渡。當汞全部蒸發后,管壓開始穩定,成為穩定的高壓汞蒸氣放電。高壓汞燈從啟動到正常工作需要 4~10 min 時間,圖3.3.12所示為在穩定  過程中燈的特性變化的情況。

② 燈的再啟動。高壓汞燈工作時,燈內的氣壓高達幾個大氣壓,如果沒有特別的裝置高壓汞燈一旦熄滅后,就不可能立即重新觸發,燈內的蒸氣壓要經過幾分鐘的延遲后才能冷卻下來,從而可在原來的擊穿電壓下重新使燈燃點工作。

圖3.3.12 高壓汞燈的穩定過程特性

③電源電壓的變化。因為高壓汞燈工作時,燈內的液態汞都蒸發了,所以氣壓隨溫度的變化是很小的,同樣的燈管電壓在電源電壓變化時變化也甚小。燈管電流是由鎮流器控制的,如果電源電壓急劇下降,則先會使電流下降,相應的燈管電壓上升,然后燈管電壓會高到不能使電路穩定,造成熄弧。

(2)光輸出

      典型的高壓汞燈消耗的250W能量中只有114W轉換成輻射,余下的在電極上和在電弧的非輻射過程中,以及在加熱外泡殼的過程中損耗了。對透明的高壓汞燈,輻射中含有39W紫外、39W紅外、36W可見光。紫外線中僅有約13W的能量能透過玻璃泡殼,其絕大部分是在紫外波段365nm的區域中。在涂熒光粉的燈中,有8W的紫外光被熒光粉轉換成可見光,同時約有4W的直接可見光被損失掉,所以總的可見輻射從36W增加到40W更為重要的是,轉換成的可見光是汞燈電弧本身發出的光中所缺少的紅光輻射。

      透明泡殼燈明顯地缺乏紅光部分的輻射,顯色性能比較差,而涂熒光粉的燈由于涂有目前廣泛使用的銪激發的釩酸釔熒光粉,因此可看到它的光譜能量分布有所改善。至于帶鎢絲自鎮流型燈,其光譜能量分布有了進一步的改善,但光效極低。表3.3.2中對這3種類型的高壓汞燈做了對比,其中紅光比定義為透過紅色濾光片的光通量所占的比例。

表 3.3.2 典型的 250 W高壓汞燈的光輸出和顏色特性



型號	光效（100h）/(Im?W-1)	顯色指數R0	相關色溫/K	紅光比/%
				x	y
透明泡殼	52	16	6000	0.315	0.380	1-2
涂熒光粉泡殼	54	48	3800	0.390	0.385	12
鎢絲鎮流	20	52	3600	0.400	0.385	15



    高壓錄燈的報壞一般是由于電極發射材料耗盡,使電弧不能友。至于雷鎢絲自鎮流

(3)壽命

      個別的高壓錄燈,甚至可以點燃幾萬個小時。但在它點燃2000h之后,燈的流明維型燈,其壽命由于燈絲燒毀而中止。率對涂熒光粉的高壓汞燈來說是80%,對帶絲自鎮流型高壓汞燈來說是75%。因為光出逐漸衰退的緣故,大約在高壓錄燈點燃8000~10000b后,即使燈仍可點燃,也應更換新燈。

      在一些實際應用場合,對光源的亮度有非常高的要求,如投影系統需要高達10°cd·mn以上的亮度。普通高壓汞燈的亮度可達10’cd。m-,不能滿足上述要求,這時可以采取的方法是犧牲光效來提高亮度,超高壓汞燈就是這樣一種光源。超高壓汞燈通過提高求蒸氣壓強來增加單位體積中的放電功率,達到提高燈的亮度的目的,其工作氣壓超討20 atm。超高氣壓汞蒸氣放電的輻射光譜和汞蒸氣壓有關,隨著汞蒸氣壓的升高,汞原子輛射線展寬,并部分發生重疊,共振輻射線完全被吸收而消失,因帶電粒子復合而產生的連續輻射愈來愈強。

4病岞診.超高壓汞燈

(1)球形超高壓汞燈球形超高壓汞燈燈管為圓球或橢球形,電極之間的距離很短,以使放電功率集中,從而得到很高的亮度,可以近似看作“點光源”。同時,球形泡殼可承受很高的張應力,不易爆炸放電時,電弧處于球形泡殼的中心附近,不致使管壁過熱,呈旋轉橢球形并緊緊附著于電極尖端的電極斑上,其形狀、大小和位置比較穩定。球形超高壓汞燈結構有交流和直流兩類交流下工作的燈電極和結構形狀是對稱的;直流下陽極尺寸較大,是非對稱的。球型超高壓汞燈中的汞處于非飽和狀態,汞需嚴格定量,多采用鉬箔或鉬筒封接,其結構如圖3.3.13所示。

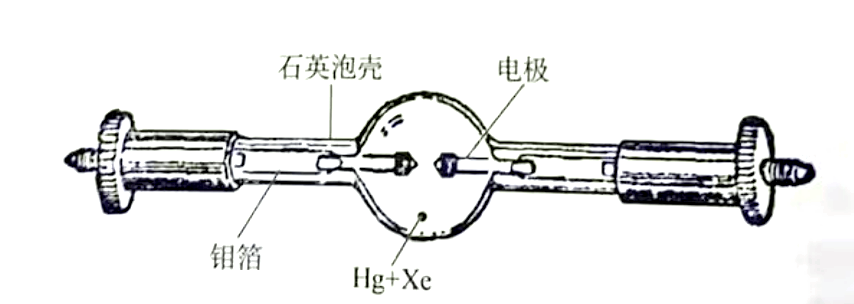

圖3.3.13 球形超高壓汞燈的結構

      球形超高壓汞燈主要用于投光系統中。例如,紡織中穿線所用的照明器、浮法玻璃生產中的探測器,以及其他一些復印、圖像投影系統。在我國,將球形汞-氙燈用作機車照明光源,取得了很好的效果。最后需指出,由于這種燈有強烈的紫外輻射,因此必須裝在適當?shù)臒艟咧惺褂?以確保安全。

(2)毛細管超高壓汞燈

     毛細管超高壓汞燈因燈管呈毛細管形而得名,其結構如圖3.3.14所示。它是在很高的電場強度下工作而獲得高亮度的光源,燃點時電弧被毛細管限制,是管壁穩定型電弧。毛細管燈的工作氣壓為50~200 atm,電場強度為300~1000V·cm1,管壁負載為500~1000W·cm-2。

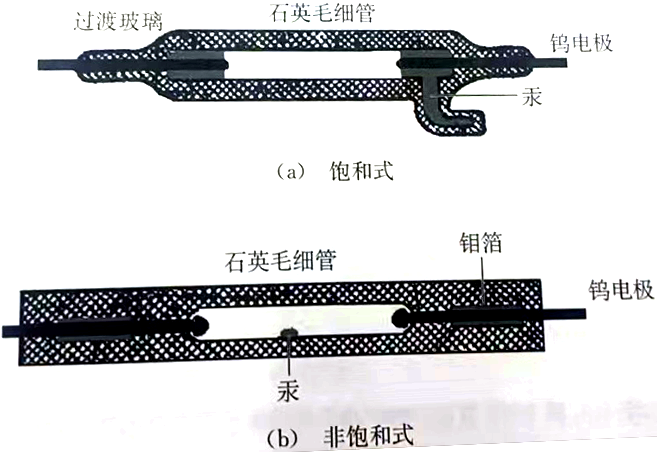

圖3.3.14 毛細管超高壓汞燈的結構

      這時,石英燈管必須用水或壓縮空氣冷卻。按工作時汞蒸氣所處的狀態,毛細管超高氣壓汞燈可分為飽和式和非飽和式兩種。飽和式超高氣壓毛細管汞燈的電極附近存在著大量未蒸發的汞,汞蒸氣處于飽和狀態,電極尖剛好從液汞面伸出,使放電時電極尖端能達到電子發射溫度,且不會使電極尖過熱而蒸發,但充汞量需與電極長度相配合,使汞能填滿電極附近的空間,而電極尖又能伸出汞液面。使用時要注意將燈搖動,以免電極過多地暴露在放電空間而造成蒸發,以及電極被汞淹沒而造成啟動困難。飽和式毛細管超高氣壓汞燈的供電功率和冷卻條件必須相配合,如果冷卻過度,燈達不到需要的工作狀態;冷卻太小則會使燈管燒壞或爆炸。非飽和式毛細管超高氣壓汞燈在工作時,汞全部蒸發,工作狀態比較穩定,但

     要嚴格控制汞量。燈的壽命和工作狀態有關,開關次數宜少一些,汞量分布要均勻。由于石英管的工作溫度很高(約為1000℃),內外溫差極大,石英玻璃很容易析晶失透并產生裂紋。由于電極濺射和蒸發,會造成管壁發黑,進一步加劇石英的惡化過程。毛細管汞燈的壽命較短,只有30~100h,燈的損壞往往是由燈管的炸裂造成的。

(3)UHP 燈UHP(ultra high performance)燈是一種超高壓汞燈。普通高壓汞燈的汞蒸氣工作壓強僅為幾個大氣壓,以輻射線光譜為主,而且需要通過熒光粉將紫外輻射轉換成可見光,顯色性差,光效低。UHP燈的汞蒸氣工作壓強大于200atm,由于可見光輻射的增強和譜線的展寬,并增加了汞分子連續譜線的作用,燈的光效和顯色性都有極大的提高。在不同的汞蒸氣壓強下,汞燈的光譜強度分布如圖3.3.15所示。從此圖可以看出,隨著汞蒸氣壓力的提高，譜線峰值下降并展寬,連續光譜背景增加。當汞蒸氣壓力高于200atm時,燈輻射出的大部分光是由分子輻射產生,而不是由原子光譜產生。特別是大于593nm的紅光和壓強密切相關,經測定其工作壓強為160atm,比200atm的UHP光源在紅波能量上少了20%,為了顏色的平衡,保證燈內超高壓氣體的工作壓強對投影顯示系統來說是必要的。

      UHP燈的結構如圖3.3.16所示,工作壓力200atm,泡殼外直徑約為11mm,放電極間距為1.5mm以內。電弧管工作時管壓降為60~90V,管壁最高工作耐受溫度在1100℃附近。為了減少玻殼的熱應力、提高玻殼的機械強度,實際的泡殼尺寸都設計成近似橢球形,再加上必要的圓弧過渡,并采用無排氣口工藝。橢球形的設計可以降低UHP燈工作時管壁上的最高溫度,減少石英析晶的可能性,提高燈管燃點壽命。選擇的石英材料應該沒有氣線和氣泡等缺陷,并使含氫氧的雜質少,以提高燈的性能和減少爆炸。

     提高UHP燈的光通維持性能還應注意以下方面:

①采用耐高溫的純鎢電極材料。

②注意電極的處理工藝,特別是電極頭部的處理工藝。

③注意燈用所有材料的絕對純度,保證在燈的工作溫度下不再釋放雜質,為此需要良好的工藝設備。

④注意鹵鎢循環劑的使用。電極物質的逸出是不可避免的,首先應是盡量抑制電極物質的逸出,然后采用鹵鎢循環機理清潔泡壁。相應的燈用材料也不應釋放會破壞鹵鎢循環的雜質,如堿土氧化物等



圖3.3.15 100 W1.3 mm UHP 光源在不同充氣壓時的光譜

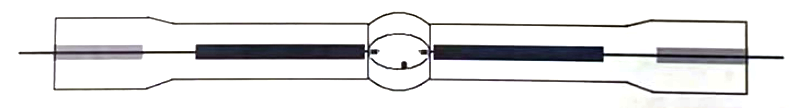

圖3.3.16 UHP燈的結構示意圖
