孔隙率

如果在顆粒之間沒有空隙的催化劑中取出一定體積，則此體積內所有孔的總體積占所取催化劑的體積，即是孔隙率θ，可由下式計算：

式中 1γp 顆粒體積；

1γt 催化劑骨架體積。

因此分子項是孔的純體積，分母項是顆粒體積，其中包括顆粒內部孔所占的體積。將式（1-7）代入上式，孔隙率θ又可用下式表示：

θ=Vgγp                            (1-12)

      孔隙率的大小決定著孔徑和比表面積的大小。一般情況下，催化劑活性會隨孔隙率的增大而升高，但機械強度隨之下降，所以要根據具體情況選擇孔隙率的大小。

（3）平均孔半徑

     由于催化劑的真實孔結構十分復雜，有關它們的計算也十分困難，為了能夠考察孔中的擴散速率和反應速率，需要有一個能反映出一般孔結構的基本參量，并能以實驗量表示的孔的簡化模型。

     把實際的孔簡化，常采取以下方法。即假設一個顆粒有N個孔，其大小相同，并呈圓柱狀，自顆粒表面深入至顆粒內部，用這樣的孔來代替實際孔。這時設r為圓柱孔的平均孔半徑，L為圓柱孔的平均長度。S0 為每一顆粒的外表面積，n為每單位外表面的孔口數，則每個顆粒的總孔口數為nS0 ，而圓柱形顆粒的內表面積就等于nS02πrL。 ，而從實驗測得的值可以求出每個顆粒的總表面積為VpγpSg。 其中，Vp 為每個顆粒的體積， γp 代表顆粒密度，因此Vpγp 就代表一個顆粒的質量，Sg 是比表面積。將由所設孔模型所得到的單個顆粒的表面積與由實驗值計算的每個顆粒的表面積等同以后，就得到下式：



nS02πrL=VpγpSg                         (1-13)

上面的計算模型并未考慮顆粒的外表面積，這是因?yàn)閷Χ嗫最w粒來說，外表面積與內表面積相比較可以忽略不計。同樣，再將由模型所得的每個顆粒的孔體積與實驗計算值等同以后，得到下式：

nS0πr2L=VpγpVg                         (1-14)

式中Vg-孔容。

將式（1-13）用式（1-14）除后可得到平均孔半徑r的計算式。

r=2VgSg                             (1-15)

由式（1-15）可知，平均孔半徑與孔容成正比，與比表面積成反比。因此，借助于實量孔容及比表面積可以得到描述孔結構的一個參量-平均孔半徑。表1-11示出了一些體及催化劑的實驗Vg  Sg 值及平均孔半徑〒的計算結果。)

表1-11 一些催化劑及載體的平均孔半徑r

名 稱	比表面積Sg/(m2/g)	孔容Vg/(mL/g)	平均孔半徑r／nm
活性炭	500~1500	0.6~0.8	1~2
硅膠	200~600	0.4	1.5~10
SiO2-Al2O3	200~500	0.2~0.7	3.3~15
活性白土	150~225	0.4~0.52	10
活性氧化鋁	175	0.39	4.5
硅藻土	4.2	1.1	1100
Fe2O3	17.2	0.135	157
Fe2O3(8.9%Cr2O3)	26.8	0.225	168
Fe3O4(8.9%Cr2O3)	21.2	0.228	215

       至于平均孔長度L可用下述方法來求得。假設顆粒中的孔結構是完全無序的，但又處處是均勻的。設有一個催化劑顆粒單元，高度為1cm，截面積為1c㎡，體積為1cm3。按照上述孔隙率的定義，θ為一顆粒中孔空間所占的分?jǐn)?shù)，所以顆粒的孔體積為0cm3。如將顆粒切成許多薄片，每片高度為ΔX，由于顆?？捉Y(jié)構的均勻性，每片有相同的孔口面積Ap,  其孔體積則為ApΔX。 。由于ΔX的總和為1cm，因此，顆粒單元總的孔體積為Ap×1=Apcm3。 。也即Ap=θ。 /這表明一個顆粒中的任一表面，無論是外表面或是假定的一個截面，都是由θ部分孔口面積和（1-θ）部分固體實體面積所構成。因此，單位外表面積應有θ部分的孔口面積。如果每個孔口面積為πr2 ，則單位外表面積上的孔口數n可以表示為：

                    （1--16）

       以上討論都是假設孔與外表面呈垂直狀態。實際上，孔是以各種角度與外表面積相接，角度不同，孔口面積也隨之不同。為此取45°為這些角度的平均值。這相當于一個圓柱體被一個45°方向的平面切得的截面與另一個90°方向的平面切得截面之間的形狀（見圖1-11）。這時，孔口數n則為：

                                                                               （1--17）

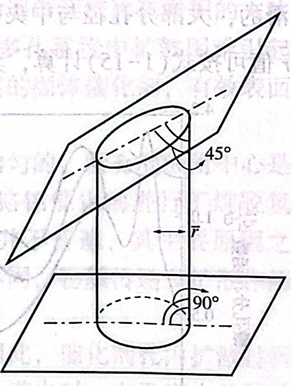

                                               圖1-11 以45°與外表面相接的孔口面積

將式（1-17）代入式（1-14），并以θ=γpVg 代入，就可得到描述顆?？捉Y(jié)構的另一參量L，也即：

                                                                （1--18）

對于球、圓柱及立方體等顆粒， VpS0=dp6,dp, 是顆粒直徑，于是式（1-18）可寫成：

                                                                                （1--19）

孔結構的性質會對催化劑的活性及選擇性產生很大影響。實驗中，由于習慣上都會測定催化劑的孔容及比表面積，平均孔半徑的計算也就比較方便。因此，在考察同一種催化劑由于孔結構不同而對催化活性的影響時，常以比較平均孔半徑大小來描述孔結構的影響。

孔徑分布

      催化劑是由具有各種半徑的孔組成的多孔性物質。為考察催化劑顆粒內孔對反應速率的影響，只知道孔的總?cè)莘e和平均孔半徑這兩個參數是不夠的，還必須知道其各種孔所占的體積百分?jǐn)?shù)，孔徑分布或稱孔（隙）分布即是孔容隨孔徑大小變化的關系。

      根據國際純粹與應用化學聯合會（IUPAC）的分類，催化劑內孔可分為微孔、中等孔及大孔等三類。孔徑小于2nm的孔稱為微孔，分子篩及活性炭等常含有這類微孔；中等孔又稱介孔，系指孔徑為2～50nm的孔，多數催化劑的孔屬于這一范圍；大孔是指孔徑大于50nm的孔，硅藻土等含有這類孔。通常為方便起見，常將催化劑的內孔大小大致分為細孔（孔徑小于10nm）及租孔（孔徑大于10nm）網類。

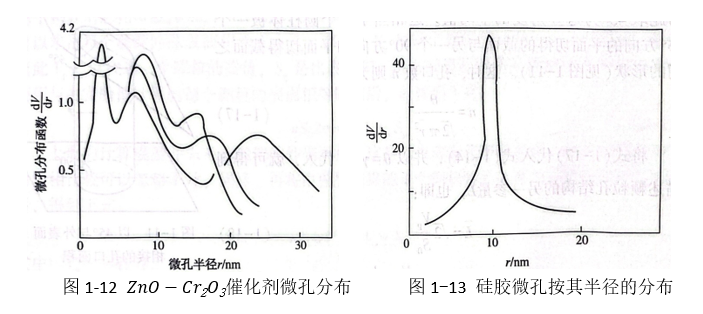

      理想的催化劑孔結構應該是孔徑大小一致或基本一致。實際上，除此以外，要求孔徑非常一致是極難實現的，絕大多數固體催化劑的孔徑尺寸范圍十分寬廠，而且各個孔徑微小間隔內所對應的孔體積也不相等。即孔容按孔徑分布的曲線會出現若干個高峰。圖1-12示出了合成甲醇用ZnO-Cr2O3 催化劑的微孔分布圖。圖中出現三個高峰，表明含有三個微孔體系，左邊的峰為一次粒子內的微孔體系，中間的峰為一次粒子間的微孔體系，右邊的峰為二次粒子間的微孔體系。對于這類催化劑，在考察孔徑大小對反應速率的影響時，就應了解各個微孔體系所占的比例是多少，每個體系內的孔徑分布情況如何。

又如裂化催化劑及硅膠之類，它們只有一個微孔體系（圖1-13），其孔徑分布曲線是平滑的，大部分孔徑與中央平均值相差不遠，對這類催化劑，只需知道平均孔半徑r就可以，值可按式（1-15）計算，其值雖是一個統計參量，但它能粗略描述催化劑的孔隙結構。

      催化劑的孔徑分布測定可分為細孔半徑及其分布和粗孔半徑及其分布兩種測定方法。細孔半徑及其分布測定一般采用氣體吸附法，它是以毛細管凝聚現象為基礎，并通過開爾文方程計算而得。只需實驗測定在不同相對壓力p/p0[ 參見式（1-8）］下的吸附量，通過開爾文公式計算出相應吸附相對壓力p/p0 下的孔半徑rk,   rk 對吸附量作圖可得到孔結構曲線。在孔結構曲線上用作圖法求取當孔半徑增加dr時液體吸附量的增加體積dV（即孔容增加值），然后以dV／dr對r作圖，即得到催化劑的孔徑分布曲線（圖1-12，圖1-13）。



      催化劑的粗孔半徑及其分布常用壓汞法測定。壓汞法又稱汞孔度計法。由于表面張力的原因，汞對大多數固體是不潤濕的，因而不能進入催化劑的小孔，必須外加壓力克服毛細管阻力才能進入孔內。測定是在特別的汞孔度計中進行。將樣品放在樣品管中后，用汞把樣品浸沒，然后加壓將汞壓入孔中。根據實驗測得的壓入汞體積與相應壓力下計算孔半徑的關系式所算出的孔半徑，可求出對應尺寸的孔容積，以孔容對孔半徑作圖，即可得到催化劑粗孔的孔徑分布曲線。

產品展示

產品詳情：

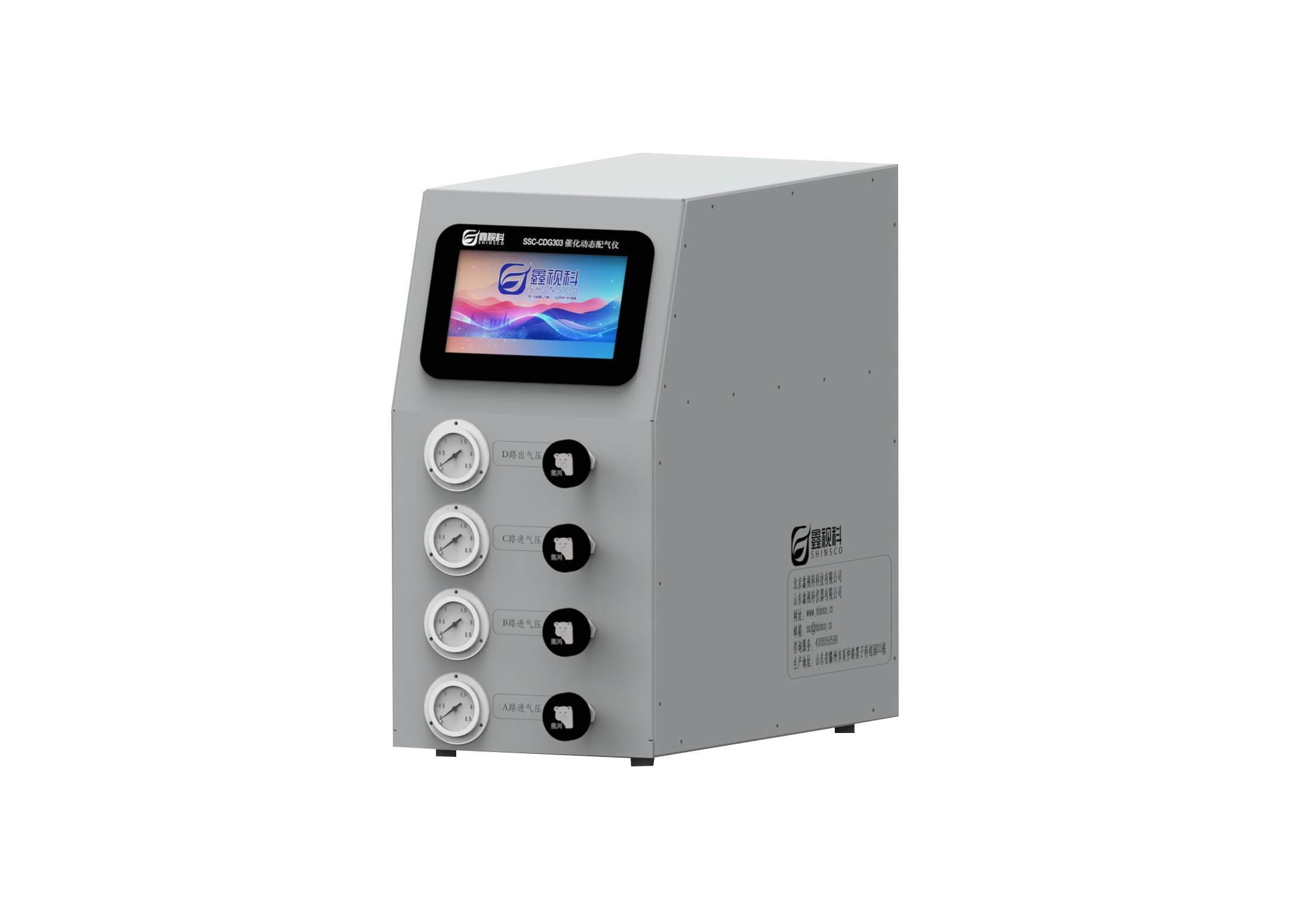

       SSC-CDG催化動態配氣儀，采用PLC一體化控制實現動態配氣、控溫、測壓、自動、手動等功能，并可通過質量流量計來控制配氣比例實現動態配氣，可控制反應裝置內氣體配比的同時，也可以控制顯示催化反應裝置溫度和壓力。
