      在眾多科研與工業生產場景中，如催化反應研究、環境監測、化工生產及新能源開發等，高精度催化動態配氣系統至關重要。傳統配氣系統在精度、響應速度及靈活性上的局限日益凸顯。微流控技術憑借在微尺度下對流體精確操控的特性，為構建新型高精度催化動態配氣系統帶來變革。本文詳細剖析微流控技術在高精度催化動態配氣系統中的應用，涵蓋其原理、優勢、與 MOFs 材料耦合策略、面臨挑戰及未來展望，為相關領域技術發展提供參考。?

一、引言?

      催化動態配氣系統在各領域的重要性不言而喻。在催化反應研究中，精準模擬反應條件是深入探究催化劑性能與反應機理的基礎，從而推動新型高效催化劑的研發。環境監測需精確配比氣體來模擬大氣污染物濃度，助力評估環境質量及污染物遷移轉化規律?；どa(chǎn)依靠嚴格控制反應氣體比例與流速，保障生產穩定性與產品質量，提升生產效率并降低成本。新能源開發領域，像燃料電池研究，精確氣體供應對優化電池性能、提高能源轉換效率意義重大。半導體工藝更是對氣體純度、濃度精度及穩定性要求嚴苛，直接關系到芯片制造質量與良品率 。?

      隨著科技進步，各行業對催化動態配氣系統性能要求不斷攀升。傳統基于動態配氣法，借助質量流量控制器實現流量控制的催化動態配氣系統，雖早期精度可達 ±1% - ±2%，先進的配氣儀如今精度能達 ±0.5% 甚至更高，但在面對復雜反應體系中多氣體組分快速切換與精確配比需求時，傳統系統響應速度滯后，靈活性欠佳，難以迅速適應不同實驗與生產場景變化，開發新型高精度催化動態配氣系統刻不容緩 。?

      微流控技術作為新興技術，近年來在材料科學與微納技術領域備受關注。其在微尺度操控上的獨特優勢，為解決傳統催化動態配氣系統的難題提供了新途徑，有望構建出精度更高、響應更迅速、靈活性更強的配氣系統，為眾多領域發展注入新動力。?

二、微流控技術原理基礎?

（1）微流控技術核心原理?

微流控技術聚焦于在微納尺度（一般為微米到毫米級別）對流體展開精確操控與處理。其核心原理基于微尺度下流體獨特的物理性質。在微流控芯片內，流體流動遵循層流規律，與宏觀尺度的湍流差異顯著。由于微通道尺寸極小，流體雷諾數（Re = ρvd/μ，其中 ρ 為流體密度，v 為流速，d 為特征長度，μ 為流體黏度）通常較低，致使流體在通道內呈穩定層流狀態，不同流體間界面清晰，不易混合 。?

微流控芯片由微通道網絡、微混合器、微反應器、微泵、微閥等功能單元構成。流體在微通道內驅動方式多樣，壓力驅動通過在微通道兩端施加壓力差促使流體流動；電驅動借助電場力驅動帶電流體或含帶電粒子流體，如電泳、電滲流；磁驅動則是在流體中引入磁性粒子，依靠外部磁場對磁性粒子作用力實現流體運動 。?

微流控系統中，微混合器設計對實現不同流體快速、均勻混合意義重大。被動式微混合器借助微通道特殊結構，如彎曲通道、分流 - 合流結構等，增加流體接觸面積與擾動程度促進混合；主動式微混合器需外部能量輸入，像利用交流電動力（AC - EK）、超聲、磁場等增強流體混合效果。例如，AC - EK 混合技術通過在微通道兩側施加交流電場，誘導產生電滲流和介電泳力，使流體產生渦流擾動，大幅提升混合效率 。?

（2）微流控技術在氣體操控中的優勢展現?

1.精準流量與濃度把控?

在微流控系統中，通過精確調控微泵、微閥工作參數以及微通道尺寸等因素，可實現對氣體流量的超高精度控制。相較于傳統流量控制設備，微流控系統流量控制精度可達納升每秒甚至皮升每秒級別 。這使得在催化動態配氣過程中，能夠極其精準地調節各種氣體流量比例，進而實現對混合氣濃度的精確控制。比如在制備高精度氣體標準物質時，微流控技術可精確控制不同氣源氣體流量，按所需比例混合，制備出濃度準確性極高的混合氣，滿足科研與工業生產對氣體濃度精度的嚴格要求。?

2.高效傳質與反應效能?

微尺度下流體具有極大的比表面積與體積比，促使氣體在微流控系統中傳質過程極為迅速。在微通道內，氣體與其他流體（如液體反應物、催化劑溶液等）或固體表面（如負載有催化劑的微通道壁）接觸面積劇增，傳質距離顯著縮短，極大提升反應速率。在一些氣 - 液 - 固三相催化反應中，運用微流控技術能讓氣體反應物迅速擴散至催化劑表面并與液體反應物發生反應，反應時間可從傳統宏觀反應體系的數小時甚至數天，縮短至幾分鐘甚至幾十秒 。此外，微流控系統中的快速傳質還能有效減少反應過程中的濃度梯度和溫度梯度，使反應條件更趨均勻，有利于提高反應選擇性和重復性。?

3.高度集成與微型化特性?

微流控技術可將多種功能單元集成于微小芯片上，實現系統高度集成化與微型化。典型的微流控催化動態配氣芯片能集成氣體流量控制單元、混合單元、反應單元以及檢測單元等，這些功能單元在尺寸通常僅為幾平方厘米到幾十平方厘米的芯片上協同運作 。這種高度集成與微型化使設備體積大幅減小，重量減輕，功耗降低，同時提升系統便攜性與穩定性。在現場檢測、小型化實驗裝置以及對設備空間要求嚴苛的應用場景中，微流控技術這一優勢尤為突出。例如在環境監測領域，可將微流控配氣系統與氣體傳感器集成，制成便攜式氣體檢測設備，方便在野外或現場實時、準確檢測多種氣體 。?

4.靈活多通道與高通量運作?

微流控芯片易于設計和制造多通道結構，能夠同時對多種氣體進行獨立操控與混合。通過合理設計微通道網絡，可實現多股氣體并行輸入、混合與輸出，滿足不同實驗和生產過程對多組分氣體的復雜配比需求。并且，借助微流控技術的高通量特性，可在短時間內進行大量平行實驗或反應。比如在催化劑篩選實驗中，能在微流控芯片上構建數百個甚至數千個微反應器單元，每個單元通入不同配比的反應氣體，同時對多種催化劑樣品進行性能測試，極大提高實驗效率，縮短研發周期 。?

三、微流控技術在高精度催化動態配氣系統中的應用實例?

（1）微流控芯片用于氣體混合的高精度控制?

江蘇科技大學于超教授團隊研發的 “Put & Play” 自動化微流控平臺（PPAM）在氣體混合控制方面表現卓越。該平臺由用于催化劑裝載和包裝的 “Put” 部分，以及用于催化劑執行和回收的 “Play” 部分組成 。在氣體混合過程中，微流控芯片的微通道對不同氣體的流動路徑、流速進行精確控制。通過蠕動泵和噴油泵模擬并實現均勻流和層流兩種流型，能根據反應需求靈活調整氣體混合模式 。例如在硝基苯加氫反應中，該平臺在 1 min 停留時間內的轉化率遠超間歇反應 1 h 內的轉化率，充分展現了微流控芯片在精確控制氣體混合比例和流速，促進反應高效進行方面的優勢 。?

（2）微流控技術助力快速高效的催化反應?

綠爾盛（重慶）環境科技有限公司在微流控氣液反應研究中取得重要突破 。其通過流體振蕩控制技術，建立全球首個 “氣泡動態模型”，完整解析氣泡從形成到脫離的全過程力學機制 。研究發現高頻振蕩（可達 1000 Hz）能顯著改變氣泡受力平衡，使浮力依賴降低，氣泡提前脫離，尺寸大幅縮小 。在 1 mm 孔徑下，氣泡直徑從 3.56 mm 銳減至 0.91 mm，效率提升 74.5% 。在化工反應中，小氣泡增加氣液接觸面積，催化反應速率提升 50% 。這一成果表明微流控技術通過對氣液兩相的精準操控，有效提高了催化反應效率 。?

（3）多相流操控在復雜反應條件下的應用?

在一些涉及氣 - 液 - 固三相的復雜催化反應中，多相流操控的微流控技術發揮了關鍵作用 。通過設計具有可控液液、氣液和固液多相流操控能力的微流控反應器，滿足復雜反應條件 。例如在費托合成反應中，利用懸浮流技術調節氣體流速（> 最小流化速度的 1.2 倍），維持顆粒懸浮狀態，使 CO 轉化率提高 15% 。通過集成微型電磁閥或壓電驅動器，實時調整各支路流量，能靈活應對動態負載變化，確保反應穩定高效進行 。?

四、微流控技術與 MOFs 材料耦合提升配氣系統性能?

（1）耦合策略與方法?

1.原位合成法?

原位合成法是在微流控芯片的微通道或特定區域內直接合成 MOFs 材料 。先將含有金屬離子和有機配體的前驅體溶液通過微通道引入反應區域，再精確控制反應條件，如溫度、pH 值、反應時間等，使前驅體在微通道內發生自組裝反應生成 MOFs 材料 。例如，在制備負載有 MOFs 的微流控芯片時，可在微通道內預先修飾一層具有特定官能團的涂層，這些官能團與金屬離子發生配位作用，為 MOFs 成核提供位點，隨后通入金屬離子和有機配體混合溶液，在適宜條件下，MOFs 材料便在微通道壁上原位生長 。此方法能精確控制 MOFs 材料生長位置和形態，使其與微流控芯片結構完美適配，還可在生長過程中對其進行原位修飾和功能化，但對反應條件控制要求嚴格，合成過程的重復性和穩定性有待優化 。?

2.后修飾法?

后修飾法先制備好 MOFs 材料，再通過物理或化學方法將其修飾到微流控芯片表面或內部 。物理修飾包括物理吸附和機械固定。物理吸附利用 MOFs 材料與微流控芯片表面的范德華力、氫鍵等相互作用，將 MOFs 材料吸附在芯片表面，如將預先合成的 MOFs 粉末分散在溶液中，微流控芯片浸泡其中，經一定時間吸附，MOFs 材料附著在芯片表面 。機械固定則通過將 MOFs 材料填充到微流控芯片特定凹槽或孔隙中實現固定 ?；瘜W(xué)修飾通過化學反應在 MOFs 材料和微流控芯片表面引入特定官能團，實現化學鍵合。如先對微流控芯片表面進行硅烷化處理，引入硅羥基等活性官能團，再將含有能與硅羥基反應官能團（如氨基、羧基等）的 MOFs 材料與芯片表面反應，實現二者化學連接 。后修飾法操作相對簡單，對設備要求低，可選擇性能優良的現有 MOFs 材料進行修飾，但存在 MOFs 材料與芯片結合不牢固、使用中易脫落的問題 。?

3.復合結構構建法?

復合結構構建法將 MOFs 材料與其他材料復合形成具有特定結構和性能的復合材料，再集成到微流控芯片中 。常見復合方式有與聚合物材料復合、與無機材料復合等 。與聚合物材料復合時，將 MOFs 材料均勻分散在聚合物基體中，可改善聚合物的氣體吸附、分離和催化性能 。與無機材料復合，如與二氧化硅、氧化鋁等復合，能結合無機材料的穩定性和 MOFs 材料的功能性 。例如，將 MOFs 材料與二氧化硅復合形成核 - 殼結構，可用于微流控芯片中的氣體分離和催化反應 。復合結構構建法能綜合多種材料優勢，但復合過程較為復雜，需優化工藝以確保復合材料性能 。?

（2）耦合后的性能提升?

1.增強氣體吸附與分離能力?

MOFs 材料本身具有高吸附容量和選擇性吸附特性，與微流控技術耦合后，進一步增強了氣體吸附與分離能力 。在微流控芯片中，MOFs 材料可對特定氣體分子進行高效吸附和富集，利用微流控技術精確控制氣體流量和流向，使混合氣體在流經 MOFs 材料時，目標氣體被優先吸附，實現高效分離 。例如，在天然氣凈化過程中，基于 MOFs 材料與微流控技術耦合的裝置，能更精準地脫除天然氣中的 H?S 等雜質，對主要成分 CH?吸附量極小，大幅提高天然氣凈化效率 。?

2.提升催化反應效率與選擇性?

耦合體系中，MOFs 材料豐富的活性位點為催化反應提供基礎，微流控技術則實現對反應條件的精確調控 。通過精確控制氣體流量、溫度、壓力等參數，使反應物在 MOFs 材料表面的吸附、反應和脫附過程得到優化，提高催化反應效率 。同時，微流控技術的微尺度效應和對流體的精確操控，可實現對反應路徑的選擇性控制，提高目標產物的選擇性 。在一些烯烴環氧化反應中，耦合系統能根據 MOFs 材料孔道尺寸和形狀選擇性，以及微流控芯片對反應條件的精準調節，使特定尺寸的烯烴分子優先發生環氧化反應，提高反應選擇性 。?

3.實現系統的小型化與集成化?

MOFs 材料與微流控技術耦合，推動催化動態配氣系統向小型化與集成化發展 。將 MOFs 材料集成到微流控芯片中，可在微小芯片上實現氣體吸附、分離、催化反應以及檢測等多種功能 。一個小型化的微流控芯片能同時完成氣體的精確配比、混合、催化反應以及產物檢測，減少設備體積和重量，降低功耗 。這種集成化系統在現場檢測、便攜式分析設備以及對空間要求苛刻的應用場景中具有顯著優勢，為相關領域提供了更便捷、高效的解決方案 。?

五、微流控技術在催化動態配氣系統中面臨的挑戰與解決方案?

（1）技術應用中的挑戰?

1.微通道堵塞問題?

在微流控系統運行過程中，微通道堵塞是常見難題 。當氣體中含有雜質顆粒、催化劑顆?；蚍磻?yīng)過程中產生固體副產物時，這些物質可能在微通道內沉積、聚集，導致通道堵塞，影響氣體流動和系統正常運行 。例如在一些涉及氣 - 固催化反應的微流控系統中，催化劑顆?？赡芤驁F聚或與微通道壁相互作用而堵塞通道 。微通道堵塞不僅會降低系統的穩定性和可靠性，還可能導致實驗結果偏差甚至實驗失敗 。?

2.長期穩定性與可靠性保障?

微流控系統的長期穩定性與可靠性至關重要，但實際應用中面臨諸多挑戰 。微流控芯片材料可能與氣體或反應介質發生化學反應，導致芯片性能下降 。微泵、微閥等關鍵部件長期運行后可能出現磨損、泄漏等問題，影響系統對氣體流量和壓力的精確控制 。此外，環境因素如溫度、濕度的變化也可能對微流控系統性能產生影響 。在工業生產等需要長時間連續運行的場景中，微流控系統的長期穩定性與可靠性不足，限制了其廣泛應用 。?

3.大規模生產與成本控制?

目前，微流控技術在大規模生產方面存在困難，導致設備成本較高 。微流控芯片的制造工藝復雜，需要高精度的加工設備和技術，如光刻、蝕刻等，這些工藝成本高昂且生產效率較低 。此外，MOFs 材料的合成與制備也需要特定的原料和條件，增加了成本 。在將微流控技術應用于催化動態配氣系統時，設備的高成本使得其在一些對成本敏感的領域推廣受限 。實現微流控系統的大規模生產與有效成本控制，是推動其廣泛應用的關鍵問題 。?

（2）應對挑戰的策略與方法?

1.優化微通道設計與預處理?

為解決微通道堵塞問題，可從優化微通道設計與預處理入手 。在微通道設計方面，采用特殊的通道結構，如帶有傾斜角度的通道、周期性變化橫截面的通道等，利用流體的慣性和剪切力減少顆粒沉積 。還可在微通道入口處設置過濾器，對進入微通道的氣體進行預過濾，去除雜質顆粒 。在微通道預處理方面，對微通道壁進行表面改性，降低其表面粗糙度，減少顆粒吸附 。例如通過化學涂層使微通道壁具有疏水性，可防止液體或顆粒在壁面附著 。定期對微流控系統進行清洗和維護，采用合適的清洗液和清洗工藝，清除微通道內的沉積物，保障系統正常運行 。?

2.材料選擇與系統維護?

為提高微流控系統的長期穩定性與可靠性，在材料選擇上，優先選用化學穩定性好、與氣體和反應介質兼容性強的材料制作微流控芯片和關鍵部件 。例如采用聚二甲基硅氧烷（PDMS）、玻璃等材料制作微流控芯片，這些材料具有良好的化學穩定性和光學透明性 。對于微泵、微閥等部件，選擇耐磨、耐腐蝕的材料，并優化其結構設計，減少磨損和泄漏風險 。在系統運行過程中，建立完善的監測與維護機制，實時監測系統的運行參數，如溫度、壓力、流量等，通過傳感器反饋及時發現?

產品展示

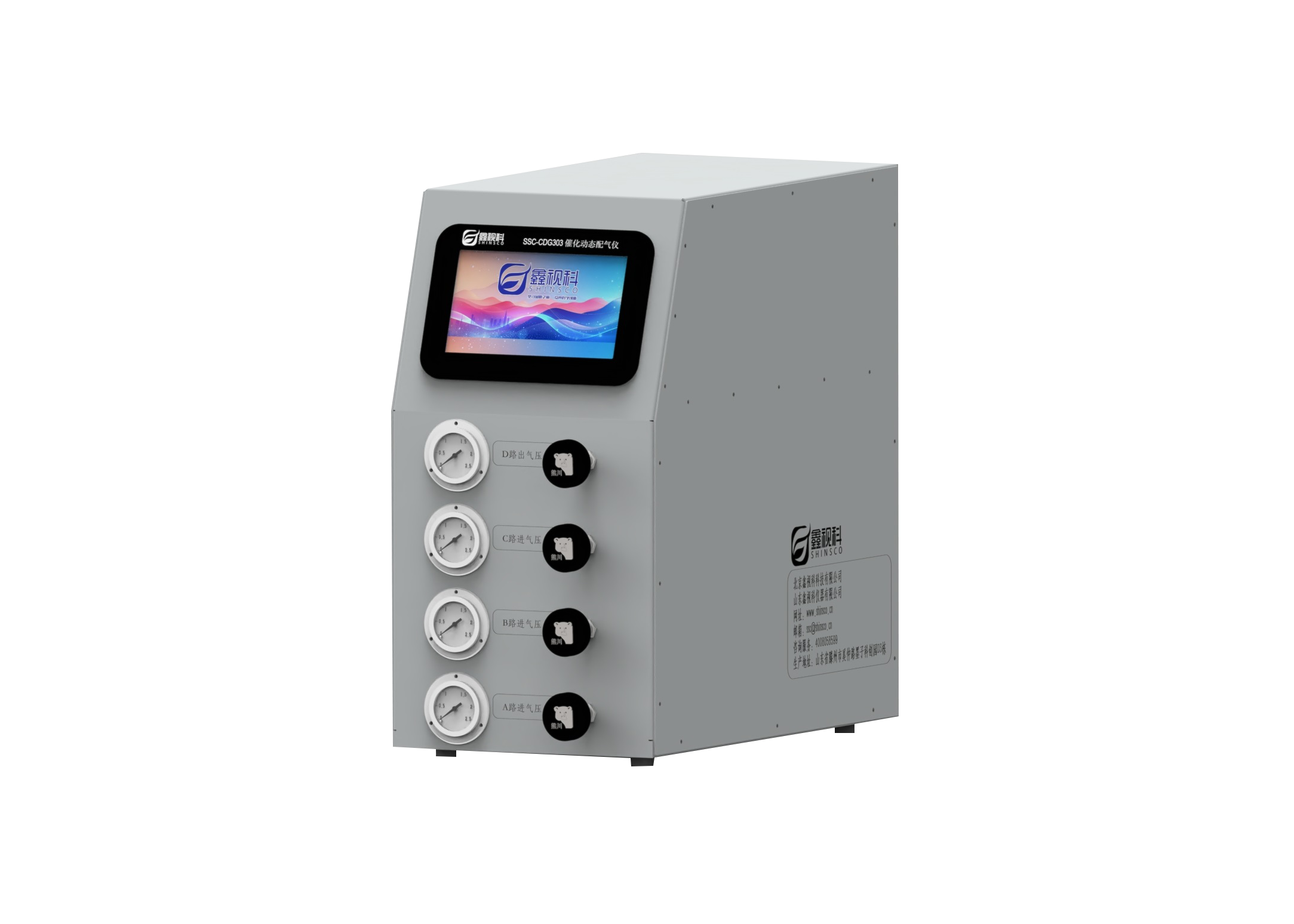

      SSC-CDG催化動態配氣儀，采用PLC一體化控制實現動態配氣、控溫、測壓、自動、手動等功能，并可通過質量流量計來控制配氣比例實現動態配氣，可控制反應裝置內氣體配比的同時，也可以控制顯示催化反應裝置溫度和壓力。

      SSC-CDG催化動態配氣儀可以應用于連續流、微通道反應、氣固、氣液、氣固液等需要氣體參與的催化反應體系：二氧化碳催化加氫、催化CO加氫反應、催化烯烴或炔烴加氫反應、光熱催化甲烷干重整反應、光熱催化煤熱解反應、煤化工、光催化氣體污染物（VOCs）降解反應、光催化甲烷部分氧化反應、光熱催化甲烷偶聯反應、光驅動sabatier反應、光催化固氮、光催化降解VOCs等。

      SSC-CDG催化動態配氣儀還可以應用于環保行業，可以將高濃度標氣按照設定的稀釋比例，稀釋成各種低濃度標氣，可校準各種氣體分析儀及其氣體傳感器。廣泛適用于計量檢測，環境檢測、環境監測、衛生、大氣污染源超低排放監測煙氣分析現場標定、現場標定和實驗室標準氣體配置等。
