      本文聚焦綠色催化配氣技術，針對傳統配氣系統存在的泄漏與排放問題，設計了一套低泄漏、零排放的動態配氣系統。通過對系統的結構設計、工作原理分析，結合先進的密封技術與催化處理工藝，實現精確配氣的同時，有效降低氣體泄漏與排放。經實驗驗證，該系統泄漏率低于行業標準，達到零排放目標，為化工、環保等領域的氣體配比與處理提供了創新解決方案，具有重要的應用價值與推廣意義。?

一、引言?

      在化工、環保、能源等眾多領域，精確的氣體配比對于生產過程、實驗研究以及環境監測至關重要。傳統的動態配氣系統在長期運行過程中，普遍存在氣體泄漏的問題，不僅造成資源浪費，還可能引發安全隱患，同時排放的有害氣體對環境造成污染 。隨著環保要求的日益嚴格以及對資源高效利用的需求，開發低泄漏、零排放的動態配氣系統成為行業發展的必然趨勢。綠色催化配氣技術通過引入催化反應機制，在實現精確配氣的同時，對可能泄漏或排放的氣體進行催化轉化，從而達到低泄漏、零排放的目標。本文將詳細闡述基于綠色催化配氣技術的動態配氣系統的設計思路、具體結構以及驗證過程。?

二、動態配氣系統設計需求分析?

（一）低泄漏要求?

傳統配氣系統的泄漏主要發生在管道連接處、閥門密封處以及氣體混合容器的接口部位。為滿足低泄漏要求，系統需采用高精度的密封材料和先進的密封結構設計，減少氣體泄漏的通道。同時，在系統運行過程中，要能夠?qū)崟r(shí)監測泄漏情況，并及時采取措施進行密封修復。?

（二）零排放目標?

零排放要求系統在配氣過程中，將所有可能排放的有害氣體通過催化反應轉化為無害物質。這需要合理選擇催化材料，優化催化反應條件，確保氣體在系統內部能夠充分發生催化反應，實現有害氣體的完全轉化。?

（三）精確配氣需求?

不同的應用場景對氣體配比的精度要求不同，系統需具備高精度的氣體流量控制能力，能夠根據設定的配比參數，準確地混合多種氣體。同時，要具備良好的動態響應性能，在氣體流量和配比發生變化時，能夠快速穩定地達到新的設定值。?

三、低泄漏、零排放動態配氣系統設計?

（一）系統總體結構?

低泄漏、零排放動態配氣系統主要由氣體輸入模塊、氣體流量控制模塊、氣體混合模塊、催化處理模塊、氣體輸出模塊以及監測與控制系統組成。氣體輸入模塊負責將多種氣源引入系統；氣體流量控制模塊通過質量流量控制器等設備精確控制各氣體的流量；氣體混合模塊采用高效的混合器，使氣體充分混合；催化處理模塊內置催化反應器，對可能泄漏或排放的氣體進行催化轉化；氣體輸出模塊將配好的氣體輸送至使用端；監測與控制系統實時監測系統各部分的運行參數，并對系統進行控制和調節。?

（二）低泄漏結構設計?

1. 密封材料選擇?

選用聚四氟乙烯（PTFE）、丁腈橡膠（NBR）等高性能密封材料。聚四氟乙烯具有優異的化學穩定性、耐腐蝕性和低摩擦系數，能夠在多種惡劣環境下保持良好的密封性能；丁腈橡膠則具有良好的耐油性和耐磨性，適用于含有油性成分的氣體密封。在管道連接處和閥門密封處，采用多層密封結構，如 O 型密封圈與墊片相結合的方式，進一步提高密封效果。?

2. 密封結構優化?

對于管道連接，采用焊接連接與法蘭連接相結合的方式。在主要的氣體輸送管道上，優先采用焊接連接，減少連接點數量，降低泄漏風險；對于需要經常拆卸的部位，采用高精度法蘭連接，并在法蘭面設置密封槽，安裝密封墊片。閥門采用雙密封結構，如球閥的球體與閥座之間采用雙重密封設計，確保閥門關閉時氣體不會泄漏。?

（三）零排放催化處理設計?

1. 催化材料選擇?

根據常見有害氣體的種類和性質，選擇合適的催化材料。對于含碳氧化物的氣體，選用貴金屬催化劑（如鉑、鈀等）負載在多孔陶瓷載體上，能夠在較低溫度下將一氧化碳催化氧化為二氧化碳；對于含氮氧化物的氣體，采用釩鎢鈦系催化劑，可將氮氧化物還原為氮?dú)狻Ｍ瑫r(shí)，為提高催化材料的活性和穩定性，對催化材料進行表面改性處理，如通過摻雜金屬離子、改變載體的孔徑結構等方式，增強催化材料對有害氣體的吸附和催化轉化能力。?

2. 催化反應器設計?

催化反應器采用固定床反應器結構，內部填充催化材料。為確保氣體與催化材料充分接觸，反應器內部設置氣體分布板，使氣體均勻分布在催化材料層中。同時，在反應器外部設置加熱裝置，通過溫度控制系統精確調節反應溫度，使催化反應在最佳溫度條件下進行。此外，為防止催化材料中毒，在氣體進入催化反應器前，設置氣體預處理裝置，去除氣體中的雜質和有害物質。?

（四）精確配氣控制設計?

1. 氣體流量控制?

采用質量流量控制器（MFC）對氣體流量進行精確控制。質量流量控制器通過熱式測量原理，能夠直接測量氣體的質量流量，不受氣體溫度和壓力變化的影響。在系統中，每個氣體輸入通道都配備獨立的質量流量控制器，通過監測與控制系統設定各氣體的流量值，質量流量控制器根據設定值自動調節氣體流量，實現精確配比。?

2. 動態響應優化?

為提高系統的動態響應性能，在軟件算法上采用自適應控制算法。當系統檢測到氣體流量或配比發生變化時，自適應控制算法能夠根據當前系統狀態和設定值，快速調整質量流量控制器的控制參數，使系統能夠在最短時間內穩定在新的設定值。同時，在硬件設計上，優化氣體管道的布局和管徑，減少氣體傳輸過程中的阻力，提高氣體的流動速度，進一步提升系統的動態響應速度。?

四、動態配氣系統驗證?

（一）實驗裝置搭建?

根據設計方案搭建動態配氣系統實驗裝置，包括氣源、氣體流量控制設備、氣體混合器、催化反應器、氣體分析儀以及數據采集與控制系統等。氣源采用標準氣體鋼瓶，提供多種不同成分和濃度的氣體；氣體流量控制設備選用高精度質量流量控制器；氣體分析儀采用氣相色譜儀和紅外氣體分析儀，用于檢測氣體的成分和濃度；數據采集與控制系統實時采集和記錄實驗過程中的各項參數。?

（二）低泄漏性能驗證?

在系統穩定運行狀態下，采用氦質譜檢漏儀對系統各密封部位進行泄漏檢測。在規定的檢測壓力和時間內，記錄氦質譜檢漏儀檢測到的泄漏率。實驗結果表明，系統各密封部位的泄漏率均低于行業標準規定的泄漏限值，證明該動態配氣系統具有良好的低泄漏性能。?

（三）零排放性能驗證?

將含有有害氣體的混合氣體通入系統，在系統運行過程中，通過氣體分析儀實時檢測系統出口氣體的成分和濃度。實驗過程中，調整氣體流量、配比以及催化反應溫度等參數，觀察出口氣體中有害氣體的濃度變化。結果顯示，在不同工況下，系統出口氣體中有害氣體的濃度均低于檢測限，達到零排放的目標，驗證了系統的零排放性能。?

（四）精確配氣性能驗證?

設定不同的氣體配比參數，將系統輸出的混合氣體通過氣體分析儀進行成分分析。將分析結果與設定的配比參數進行對比，計算配比誤差。實驗結果表明，系統在不同氣體流量和配比條件下，配比誤差均控制在允許范圍內，滿足精確配氣的要求。?

五、結論?

      本文設計并驗證了一套基于綠色催化配氣技術的低泄漏、零排放動態配氣系統。通過合理的結構設計、先進的密封技術和高效的催化處理工藝，實現了系統的低泄漏、零排放和精確配氣目標。實驗驗證結果表明，該系統具有良好的性能，能夠滿足化工、環保等領域?qū)怏w配比和處理的嚴格要求。未來，可進一步優化系統的結構和性能，降低系統成本，提高系統的可靠性和穩定性，推動綠色催化配氣技術在更多領域的應用。

產品展示

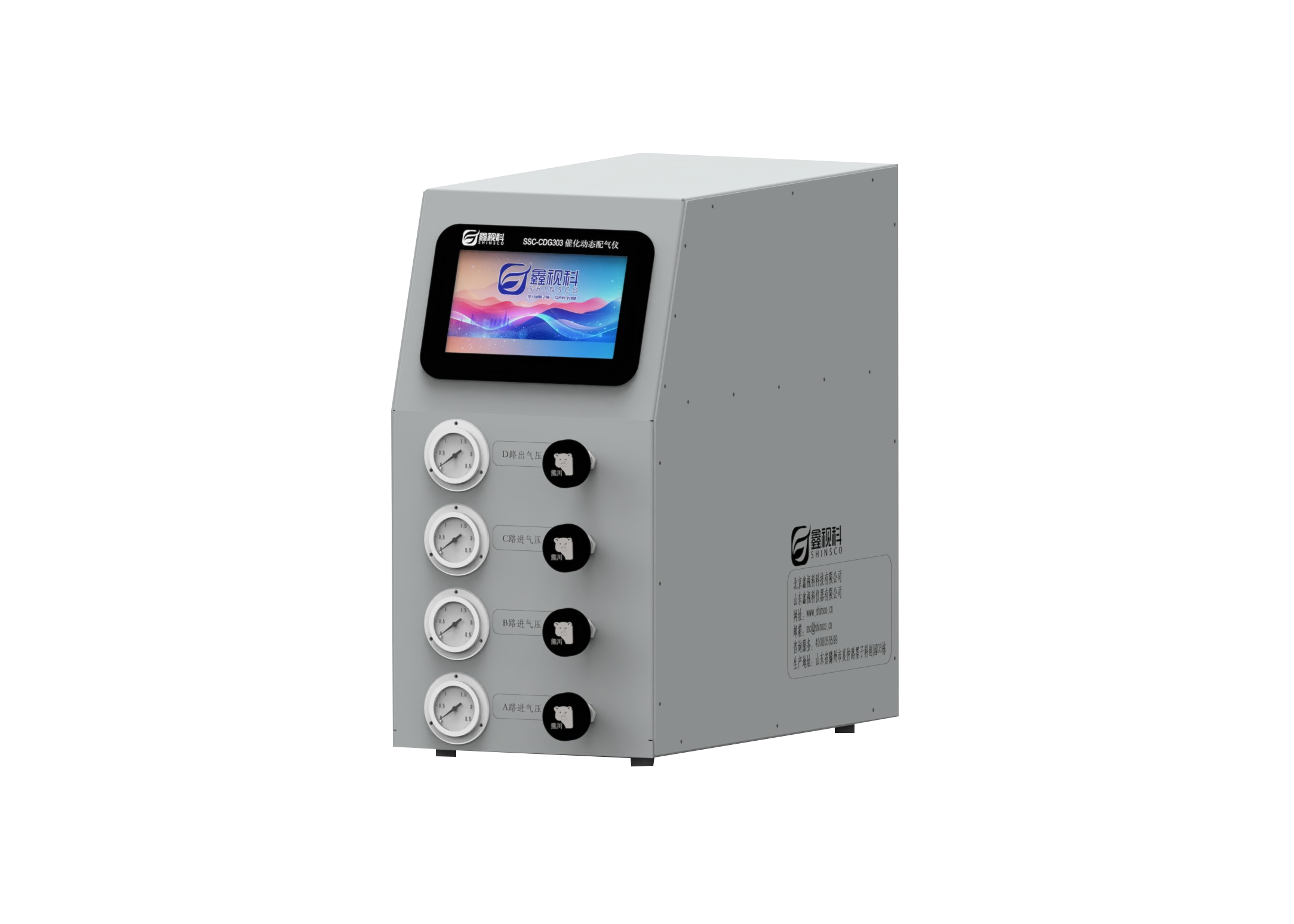

      SSC-CDG催化動態配氣儀，采用PLC一體化控制實現動態配氣、控溫、測壓、自動、手動等功能，并可通過質量流量計來控制配氣比例實現動態配氣，可控制反應裝置內氣體配比的同時，也可以控制顯示催化反應裝置溫度和壓力。

      SSC-CDG催化動態配氣儀可以應用于連續流、微通道反應、氣固、氣液、氣固液等需要?dú)怏w參與的催化反應體系：二氧化碳催化加氫、催化CO加氫反應、催化烯烴或炔烴加氫反應、光熱催化甲烷干重整反應、光熱催化煤熱解反應、煤化工、光催化氣體污染物（VOCs）降解反應、光催化甲烷部分氧化反應、光熱催化甲烷偶聯反應、光驅動sabatier反應、光催化固氮、光催化降解VOCs等。

      SSC-CDG催化動態配氣儀還可以應用于環保行業，可以將高濃度標氣按照設定的稀釋比例，稀釋成各種低濃度標氣，可校準各種氣體分析儀及其氣體傳感器。廣泛適用于計量檢測，環境檢測、環境監測、衛生、大氣污染源超低排放監測煙氣分析現場標定、現場標定和實驗室標準氣體配置等。
