1.基本原理

      利用高壓惰性氣體的放電現象,也可以制成氣體放電光源,其中氙燈是最為常見的光源,惰性氣體的共振輻射波長很短,共振輻射的效率也不高,在低氣壓的條件下不可能得到高的光效。但在高氣壓下,原子被激發到更高的能級,并有大量的電子產生,能在可見光區發射出疊加著少量線光譜的連續光譜。在這些惰性氣體中,氙氣放電的輻射光譜最接近日光,且光譜能量分布在燈內充人氙氣壓強很大的范圍內變化很小,所以氙燈也是一種理想的照明光源。

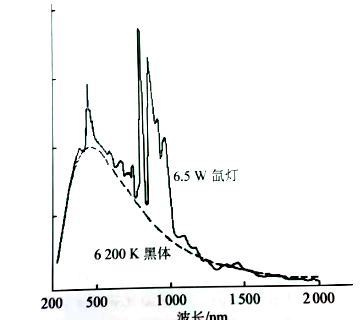

圖3.3.20典型短弧氙燈的光譜能量分布

(1)氙燈的優點

       氙燈的光譜能量分布的特點是連續光譜很強、線光譜較弱,如圖3.3.20所示。在可見光部分,它與6200K的黑體輻射接近,由于其在可見光區和黑體的光譜匹配良好,因此氙燈有優異的顯色性能,一般顯色指數超過94。在光譜的紫外區,氙燈的輻射也是連續的,強度超過氫弧燈,因此也是很好的連續紫外輻射源。氙燈的強譜線集中在800~1000nm的近紅外區,在800nm附近的強譜線光與釹激活的釔鋁石榴石的吸收光譜正好吻合,所以氙燈可用作這種激光器的光泵。另外,氙燈還有如下的-些特殊優點:

①氙燈的工作狀態受工作條件的影響比較小,光電參數的一致性較好;

②氙燈的啟動較快,在點燃的瞬間就可有80%的光輸出;

③氙燈的光譜能量分布與日光比較接近,而且光譜相當穩定

(2)氙燈的缺點

     與其他高氣壓放電燈相比,氙燈的光效會低一些。這主要由以下兩方面的原因引起:①在紅外區域和紫外區域都有很強的輻射;

②氙氣放電的電場強度較低,只有相同條件下汞蒸氣放電的1/3~1/5,這是因為惰性氣體與電子碰撞的截面較小。

氙氣放電的場強應比汞蒸氣小3~5倍。因此,如果要維持單位弧長的輸入功率相同氙燈的工作電流就要大得多,相應地,電極損耗就要增加很多。

2.長弧氙燈

      長弧氙燈有自然冷卻和水冷卻兩種,后者比前者多了個水冷套。圖3.3.21所示是水冷長弧氙燈結構示意,燈管用石英玻璃制成,內充適量的氙氣,電極可采用釷鎢、鋇鎢等耐離子轟擊的材料。電弧受石英管壁的限制,屬于管壁穩定型。在電流較小時,因為隨放電電流的增加,氙氣中有越來越多的中性原子被電離,管壓降低,此時放電具有負特性。在放電電流增大到一定數值后,伏-安特性曲線變?yōu)樯仙?這是因為氙氣放電時的電離度很大,在電流密度足夠大時電離達到飽和,放電具有幾乎不變的電阻。因此,大功率氙燈通常工作在電離飽和狀態。

長弧氙燈的有效壽命為1000h左右。影響壽命的主要原因是:

① 電極濺射,造成燈管發黑、光效下降;

②石英管長期在高溫下工作時的失透:

③大電流工作時鉬箔氧化。

圖3.3.21 水冷長弧氙燈的結構示意圖

      長弧氙燈的光譜與日光接近,俗稱小太陽,適合于作為碼頭、廣場、車站、體育場等處的大面積照明。另外,長弧氙燈還可作為布匹顏色檢驗,織物、藥物、塑料、橡膠等的老化試驗人工氣候室植物培養以及光化學反應等用的光源。水冷長弧氙燈體積較小、亮度高,很大一部分紅外線被水吸收,適合室內使用,可用于人工老化機、復印機和照相制版等。

3.短弧氙燈短弧氙燈是一種高亮度的光源,為了提高燈的亮度,工作時氙氣氣壓必須在高壓(8~40atm)范圍內,所以短弧氙燈又稱為超高壓氙燈。在短弧氙燈中,氙原子的濃度高,電離度也更大,所以光譜更趨于連續。短弧氙燈的光譜能量分布與黑體輻射相接近,只要濾去近紅外的抗原子線光譜,就可以作為太陽模擬光源。圖3.3.22所示是3000W風冷短弧氙燈的結構示意,其結構與超高壓汞燈相似,但某些工藝上的要求不如超高壓汞燈那么高。例如,電極封接處,超高壓汞燈不允許有空隙,否則會造成使汞凝聚的冷端。而氙燈沒有這個問題,因此石英玻璃與金屬電極之間的封接可以采用過渡玻璃等材料。

圖3.3.22 3000W風冷短弧氙燈

為提高電弧的亮度,必須增大放電功率,而增大放電功率有兩個途徑:

①增大電場強度,這可通過提高充氣壓強來實現。短弧氙燈都是工作在超高氣壓的范圍內,但壓強過高容易爆炸,電弧也較不穩定。大功率氙燈的泡殼直徑大,機械強度較差,工作氣壓較低(8~20 atm);小功率氙燈的泡殼小,機械強度高,工作氣壓可以高一些(20~40 atm)②增大放電電流,這對電極和石英的封接工藝要求比較高。由于氙燈電弧亮度分布不均勻,在陰極光斑處的亮度是平均亮度的許多倍,該處的亮度可以超過汞弧,因此它是十分理想的點光源,便于滿足光學設計的要求。

      短弧氙燈是高亮度的點光源,而且其光色好、啟動時間短。它的光譜在紫外和可見區都十分接近于日光,色溫約為6000K,一般顯色指數為94。短弧氙燈的光輸出穩定時間短熱啟動也無需冷卻即可用觸發器重新啟動,使用和控制都比較方便。因此,短弧氙燈在工業生產、國防和科學研究等各方面都有著廣泛應用。它可以作為標準白色光源或連續紫外射源,也可以作為太陽模擬光源,還可用在紅外加熱成保爐中熔煉難熔的金屬和材料,而更大量的則是用于電影放映光源。

產品展示

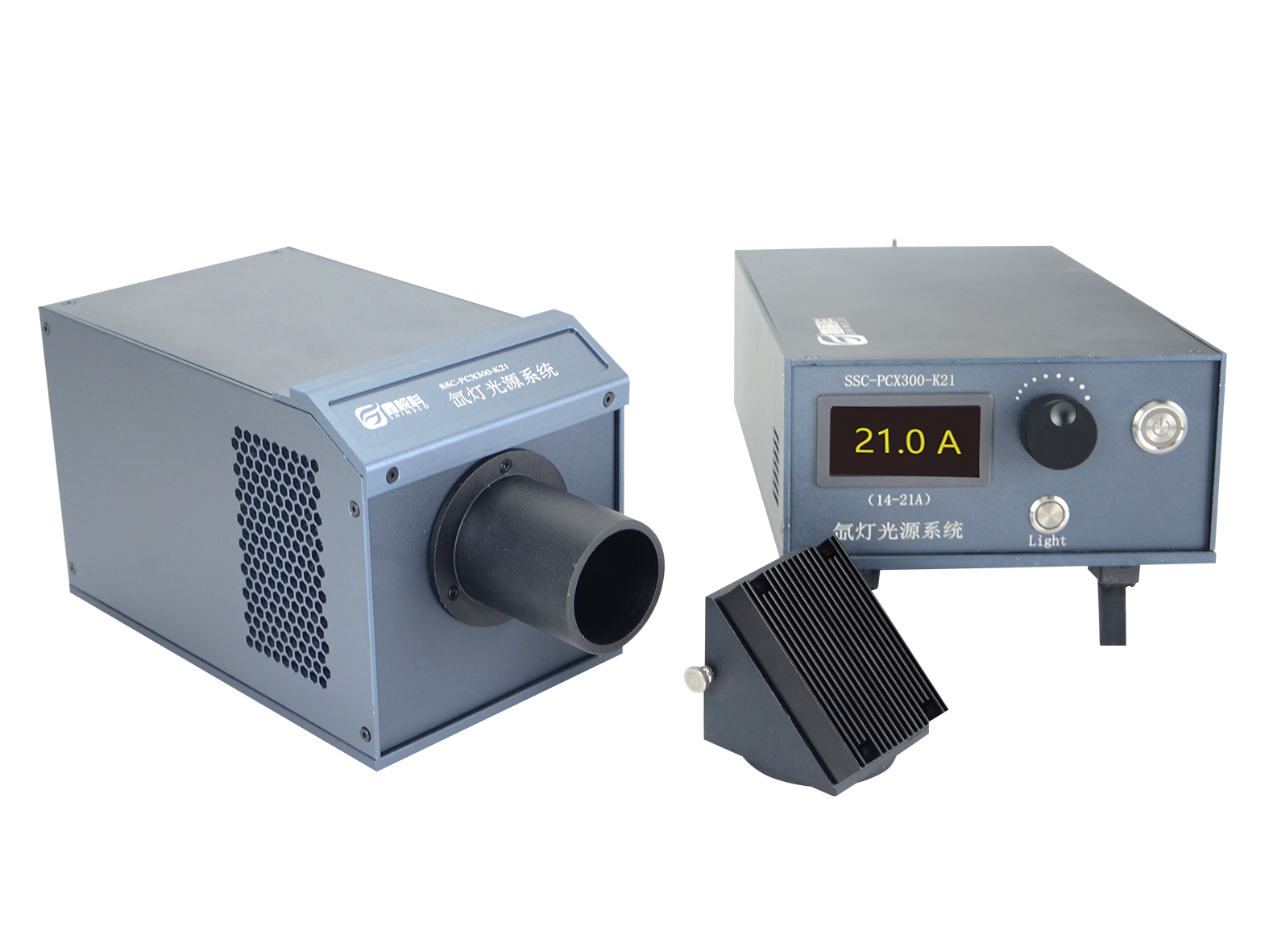

       SSC-PCX300-K21氙燈光源系統為催化、合成、降解實驗提供紫外光UV、可見光Vis、近紅外光NIR的儀器，主要應用于光催化、光解水產氫產氧、CO2還原、光熱催化、VOCs降解、光熱協同、光化學催化、光誘導合成、光降解污染物、水污染處理、生物光照，光學檢測、各類模擬日光、可見光、紫外光、單色光加速實驗等領域。

1. 氙燈光源燈箱采用最新的模塊散熱結構，提高光輸出穩定性；

2. 氙燈光源燈箱可以實現與PE300燈泡更好的結合，實現快速持久恒溫；

3.   PE300燈泡的采用正負中壓觸發，電壓為原有50%，降低對電子設備的干擾；

4. 采用的PE300燈泡用戶可自行快速更換；

5. 采用最新的光路結構，實現燈泡、散熱、隔離、法蘭等多位同軸，一體化；

6. 燈泡采用新的溫控反饋系統，實時燈泡狀態，確保燈泡的長壽命；

7. 標配的轉向鏡頭可以匹配M62、M52全系濾光片，可任意多層疊加濾光片；

8. 燈箱可以選配電動升降臺LMP400，實現便捷升降調節；

9. 可以選配PB60防護箱體。
