非均相催化劑的結構與反應活性

     1945年Ipatief和Monroe 首次報道了 Cu-A1催化劑下 CO2加氫合成甲醇的研究，隨后發現很多金屬基非均相催化劑可用于該反應，具體可分為兩類，一類是以Cu元素作為主要活性組分的銅基催化劑，另一類是以貴金屬作活性組分的負載催化劑，其中銅基催化劑研究最多，綜合性能最好。

(1)銅基催化劑

     銅基催化劑主要以Cu為活性組分加上 ZnO、Al2O3、SiO2、ZrO2等載體組成，其中使用最廣泛的是 Cu/ZnO/AL2O3化劑，具有比表面積大、分散度高、熱穩定性好等優點。催化劑的適當負載不僅可影響活性相的形成和穩定，而且還能夠調節主要組分和促進劑之間的相互作用。如 ZnO 能提高 Cu 的分散和穩定,而 ZnO 晶格中氧空位及電子對有利于甲醇的合成。

     Fujita 等研究發現Cu/ZnO催化劑具有高的活性和甲醇選擇性(67.2%)是由于 Cu 的高度分散以及平坦的Cu表面[如Cu(111)和Cu(100)]的優先形成。Ponce等通過溶劑化金屬原子分散技術(SMAD)制備了Cu的納米晶粒子(NC)來催CO2成甲醇。對于 Cu/戊烷/N-Zn0 催化劑，在 450℃下CO2轉化率最高可達到80%。Tsang 等采用氧化鋅納米單晶負載銅納米粒子，研究發現盤狀氧化鋅體系甲醇選擇性可達 72.7%，優于棒狀結構的 42.3%，其原因在于不同形狀氧化鋅表面暴露晶面不同，負載納米銅之后的界面相互作用也存在較大差異。為進一步驗證界面相互作用機制，Tsang 等采用硒化鎘異質結改性棒狀氧化鋅，實現對其電子結構的有效調控,使其亦可發生向納米銅的界面電子轉移,甲醇選擇性則從40%提高到將近 75%。

     為了進一步增加 Cu/nO 催化劑的活性和穩定性，可分別用 Ga2O3和SiO2做穩定劑和促進劑。Ga2O3的促進效應強烈依賴于其粒子大小，較小尺寸的 Ga2O3粒子有利于 Cu0和 Cu2+中間態(可能是 Cu+)的形成。Toyir 等發現用甲氧基金屬-乙酰丙酮前驅體制備的Cu-Ga/ZnO催化劑，Cu的分散效果比用硝酸鹽前驅體制備的催化劑更佳。而SiO2負載的多組分催化劑，特別是用憎水的硅石制備的多組分催化劑,在溫度達到 270℃時可高效、穩定制備甲醇。

     貴金屬通過氫溢流機理分散在鄰近活性點周圍，有助于氣的活化，基于此，Pd也被用來改進 CO?加氫制備甲醇Cu/Zn0或者Cu/Zn/Al203的催化劑，Pd 的加入使得催化劑表面具有高的還原態，有利于加氫過程。

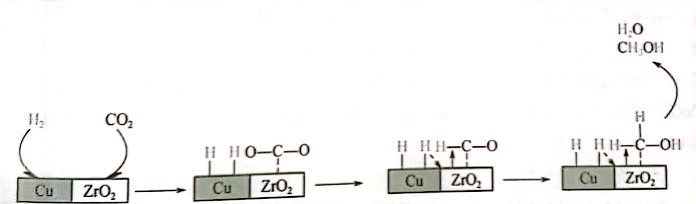

     由于氧化鋯(ZrO2)在還原或氧化氣氛下具有高的穩定性，因此被認為是CO2加氫制備甲醇催化劑的良好促進劑或載體。Zr02的加入提高了Cu的分散度，可以提高催化活性和甲醇的選擇性。此外，Zr02的晶體類型影響著催化劑的性能。例如，m-ZrO2負載的Cu催化劑的活性是t-ZrO2負載的4.5倍，這是由于前者生成甲醇活性中間體(如HCOO和CH30)的濃度更高。圖6-5是Cu/ZrO2催化劑催化 CO2加氫制備甲醇的簡單反應路徑，CO2吸附在 ZrO2表面形成碳酸鹽，然后氫化后生成甲酸鹽中間體，而 Cu表面吸附氫給甲酸鹽形成提供氫源。另外其他組分(如Ga，B和 A1)的加入不僅能夠降低水的吸收速率(水會阻礙甲醇的形成)，還可以提高Cu的分散度和催化劑表面的ZrO2濃度，從而提高催化劑的活性。

圖6-5 Cu/ ZrO2催化劑 CO2加氫制備甲醇的反應路徑

     相對于單組分氧化物載體而言，復合氧化物載體通常表現出更好的催化性能。其中，被廣泛研究的是 Zn0與其他氧化物組成的復合載體。許勇等在Cu/ZnO中加入ZrO2，發現ZrO2的加入提高了Cu的分散度,有助于催化劑活性和甲醇選擇性的提高。徐征等也考察了第三組分 ZrO2對 Cu/ZnO 催化劑性能的影響,加入ZrO2后CO2的脫吸附溫度降至 200~300℃，而通常Cu/ZnO上CO2的脫吸附溫度發生在500℃以上，即 ZrO2的加入改變了 Cu/Zn0 催化劑表面 CO2的狀態，提高了 CO2加氫合成甲醇的能力再次說明了加入適量ZrO2,可增加甲醇的選擇性和收率。叢昱等采用EpR和XPS技術研究了Cu/ZnO/ZrO2催化劑體系， ZrO2的加入改變了催化劑的表面結構和配位狀態，提高了Cu的分散度,并提高了催化劑的穩定性。李基濤等研究了Al2O3在Cu/ZnO/ Al2O3催化劑中的作用，提出Al2O3不但起骨架作用，而且能分散催化劑。造性組分。適量的Al2O3能提高 CO2加合成甲醇的收率和選擇性，但過量的Al2O3會降低用醇的收率。Nomura等在Cu/Ti02、Cu/ Al2O3,中加入 ZnO 或ZrO2，提高夏合氧化物載體性能，其中以Cu/ZnO/Ti02性能最佳。Saito 等考察了Al2O3、ZrO2、Ga2O3及對Gr2O3對CuZnO催化劑的影響，指出Al2O3、ZrO2的加入增加了Cu 的表面積，而 Ga2O3及Gr2O3能穩定 Cu+，提高單位 Cu 的活性。除了含 ZnO 的復合載體外其他復合氧化物也有報道，如Zhang等考察了ZrO2對Cu/Y-Al2O3,物化和催化性能的影響，發現ZrO2的加入提高了Cu的分散度，有助于催化劑活性的提高。齊共新等用 Cu-MnOx/Al2O3體系催化劑催化 CO2加氫制備甲醇，加入Al2O3可顯著提高CO2的轉化率和甲醇選擇性，當Al2O3的物質的量含量在5%~10%時，催化效果較好。

     銅基催化劑中添加助劑(如稀土元素，過渡元素)可以使Cu的分散度、Cu的電子狀態、Cu與載體的相互作用及載體自身的性質發生變化，從而使化劑的催化性能發生改變。遲亞武等在 Cu/ZnO/Si02摻雜 La2O3、CeO2后，發現 CO,的轉化率顯著提高，盡管甲醇選擇性略有下降，但甲醇的收率有所增加。原因在于添加La2O3 、CeO2,可影響 Cu/ZnO/SiO2各組分間的相互作用，La2O3提高了 Cu/ZnO/SiO2催化劑的還原溫度，CeO2則降低了催化劑的還原溫度。劉志堅等研究了La2O3對 Cu/Zn0催化劑物化性能及催化 CO2加氫性能的影響，經La2O3改性后，Cu/ZnO 催化劑 CO2加氫生成甲醇的活性有所增加。Zhang等指出V雜提高了Cu/y- Al2O3催化劑中Cu的分散度，從而提高了催化劑的活性，V的最佳添加量為6%(質量分數)。陰秀麗等"采用共沉淀法制備了四組分Cu/Zn/AI/Mn，結果發現添加適量的 Mn 助劑能顯著提高催化劑的活性和熱穩定性，原因在于Mn助劑可以起到阻止CuO 晶粒長大、促進CuO 分散的作用。此外,Lachowska等和 Sloczynski 等也報道 Mn 對 Cu/ZnO/ZrO2催化劑有促進作用。

(2)貴金屬催化劑

     貴金屬也可用作CO2加氫合成甲醇催化劑的活性成分，這類催化劑一般是采用浸漬法制備的負載催化劑。

     Shao 等報道 PtW/SiO2、PtCr/ SiO2催化劑有較高的甲醇選擇性,在 473K、3Mpa、CO2/H2=1/3 的條件下,PtW/ SiO2催化下CO2轉化率達到2.6%,甲醇選擇性達到 92.2%他們還研究了 SiO2負載的 RhM (M=Cr,Mo,W)復合催化劑,原位 FT-IR 結果表明反中間體有甲酸鹽。Inoue 等報道了ZrO2、Nb2O5、TiO2負載 Rh 催化劑上 CO2加氫的實驗結果:Rh/ ZrO2、Rh/ Nb2O5在反應中顯示出高的催化活性，但產物主要是甲烷，Rh/TiO2,催化劑的甲醇選擇性最高。Rh/ZrO2、Rh/ Nb2O5是CO2加氫合成甲醇有效的催化劑，在 433K、1MPa 的條件下，Rh/zrO,催化劑下 CO,加氫合成甲醇的選擇性為 73.2%，進一步升高溫度到 493K時，甲醇選擇性為52%。Solymosi 等!79考察了 SiO2、MgO、TiO,、AL,O,負載 Pd 催化劑下的 CO,加氫反應，結果表明Pd起到活化H,的作用，活化的日再溢流到載體上對被吸附的碳物種加氫生成甲酸鹽。他們還發現Pd的分散度影響反應的產物分布,當Pd的分散度較高時，主要生成甲烷;當Pd的分散度較低時，發生逆水汽反應，同時生成甲醇。因此，他們認為CO,加氫生成甲醇主要通過逆水汽反應生成的CO來進行的。Shen等(80制備了Pd/CeO,催化劑，研究了還原溫度對催化劑結構和性能的影響，隨還原溫度的升高，Pd 會發生燒結，同時CeO,表面的部分被還原，導致CO,轉化率和甲醇選擇性急劇下降。多壁碳納米管負載的 Pd/ZnO 催化劑對甲醇的合成顯示出高的活性，這歸因于活性 P°物種濃度的增加[8]。多壁碳納米管負載的Pd/ZnO 催化劑能夠可逆地吸收高量的氫，有利于高濃活性氫物種微環境的形成及表面氫的反應速率的增加。Pd/GaO;催化劑在催化 CO?加氫反應時，由于可通過Pd-Ga合金形成新活性種，顯示出相當高的活性及甲醇選擇性[82]，然后氫從Pd表面脫離轉移并與其表面鍵合物種反應(如甲酸鹽)完成反應循環。

     Sloczyúski等[制備了Au(或Ag)/Zn0/ZrO,催化劑，并與 Cu/ZnO/ZrO,催化劑進行了比較，活性順序為 Cu>Au>Ag,而甲醇選擇性則是 Au>Ag>Cu。Baiker 等[8采用溶膠-凝膠法制備了Ag/ZrO,催化劑，探討了制備條件對催化劑性能的影響，在優化條件下，Ag的顆?？山档偷?~7nm，然而該催化劑與Cu/ZrO,相比，盡管甲醇選擇性相近，CO2轉化率卻要低很多，因此相對于Cu來說，Au與Ag 系催化劑對CO的加氫效果較差。

(3)其他催化劑

     除了銅基催化劑和負載貴金屬催化劑外，也有采用其他元素做活性組分的報道。如，Calafat等[87]發現CoMoO:對CO,加氫合成甲醇有催化效果,K的添加可以提高甲醇的選擇性。

均相催化劑

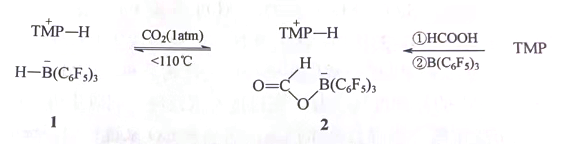

     Stephan 等最近發展了受阻路易斯酸堿對(fustratedLewispairs)概念，即利用體系中供體和受體原子上大的空間位阻，阻礙供體和受體之間的強相互作用。這個體系能用在無金屬均相氫化、烯烴加成及其他有機化合物合成方面[89-9。目前該概念也被應用到 CO,加氫制備甲醇反應中。Ashley等在H(1~2atm)，160℃條件下將CO,引入 2.2.6,6-四甲基哌啶(TMP, MeCNH)和 B(CF;);的甲苯溶液中，此反應過程在均相過程中進行氫的異裂活化，然后CO,插入進 B一H 鍵。得到唯一的 C, 產物甲醇(產率:17%~25%)圖6-6)。

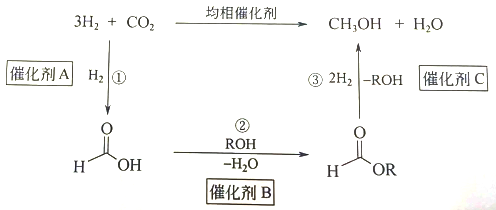

     Sanford 等[93]用串聯的均相催化劑催化CO,加氫合成甲醇，聯合采用三個不同的均相催化劑(PMe;)Ru(CI)(OAc)(催化劑 A)、Se(OT);(催化劑 B)和(PPN)Ru(CO)(H) (催化劑 C)分步促進 CO,加氫合成甲醇的反應(圖6-7)，主要涉及如下三個反應:①CO?加氫生成甲酸;②甲酸酯化生成甲酸酯;③甲酸酯氫化合成甲醇。

圖6-6 通過受阻路易斯酸堿對1的可逆還原CO,形成甲酸鹽2

圖6-7 COz加氫序列合成甲醇

     Klankermayer 等用均相的含磷 Ru 配合物在酸存在下催化 CO,加氫高效合成甲醇。當用2當量的雙三氟甲基磺酸亞酰胺做添加劑時，20barCO,和60barH條件下可以在含磷 Ru 配合物催化下高效地生成甲醇，轉化數(TON)為 221，其中甲酸酯中間體的存在得到了 NMR 譜圖的證實。

產品展示

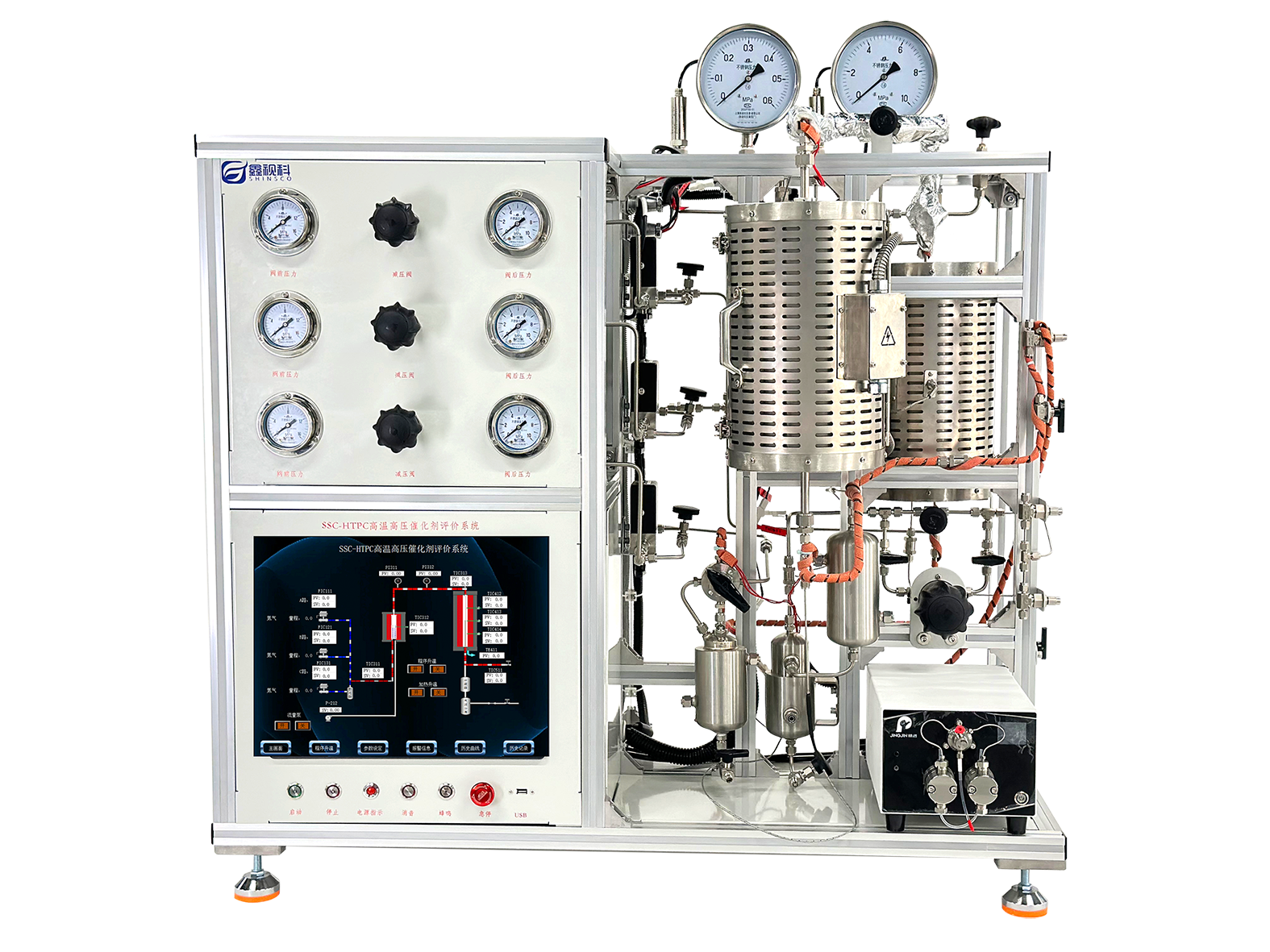

      高溫高壓熱催化評價系統為一套用于完成催化劑活性評價及篩選的反應儀器，適用于氣體、液體或氣液同時進料；氣固、液固、氣液固反應，能夠?qū)崿F(xiàn)溫度、氣相流量、液相流量的自動控制，反應溫度能夠?qū)崿F(xiàn)程序控制升溫（線性升溫），通過程序升溫設定實驗溫度的升溫時間和保溫時間，配合GC等分析儀器對不同壓力、溫度下的實驗產物進行階段性在線檢測分析。
